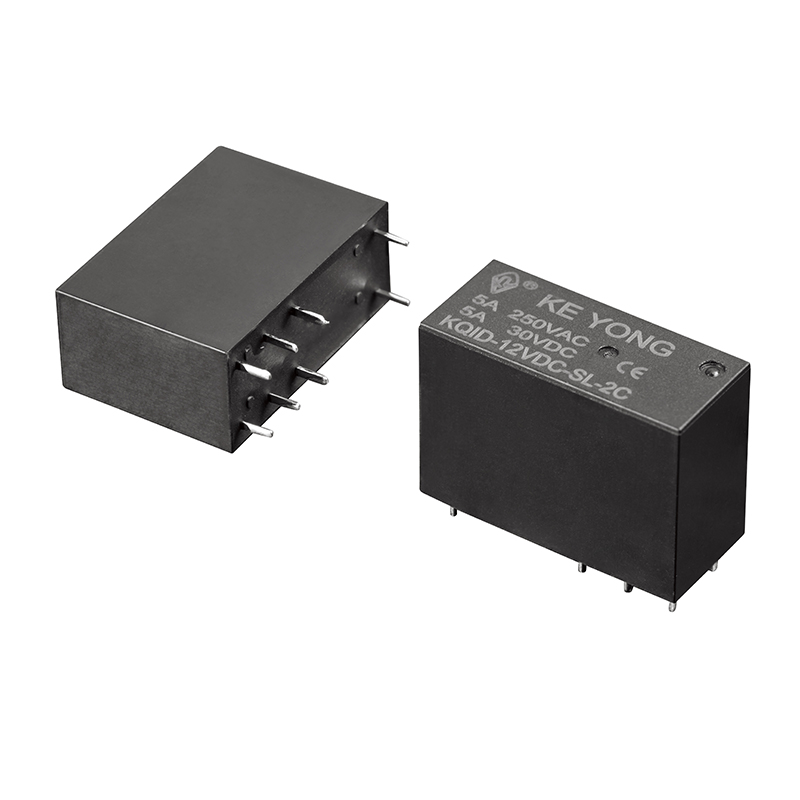

El relé de señal completamente sellado de alta sensibilidad KQID (14F-2P) de NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. es un relé de PCB compacto y confiable diseñado para aplicaciones de circuitos de alta densidad que exigen conmutación de señal estable, aislamiento reforzado y durabilidad a largo plazo. Diseñado para automatización industrial, electrodomésticos inteligentes, instrumentación y sistemas de control, este relé de señal completamente sellado ofrece un rendimiento eléctrico excelente con una capacidad de conmutación de 5 A y una rigidez dieléctrica de 5000 VCA entre la bobina y los contactos para mejorar la seguridad operativa.
Construido con contactos de aleación de plata de primera calidad (AgSnO, AgSnO3, AgNi), el KQID (14F-2P) garantiza una baja resistencia de contacto, una alta estabilidad de conmutación y una vida útil prolongada. Su construcción sellada protege eficazmente los componentes internos del polvo, la humedad y la contaminación ambiental, lo que lo convierte en una opción ideal para aplicaciones electrónicas exigentes.
●Diseño de relé de PCB compacto para conjuntos electrónicos de alta densidad
●Capacidad de conmutación de contactos de 5 A con carga resistiva de 250 VCA/30 VCC
● Rigidez dieléctrica de 5000 VCA para aislamiento reforzado y seguridad eléctrica.

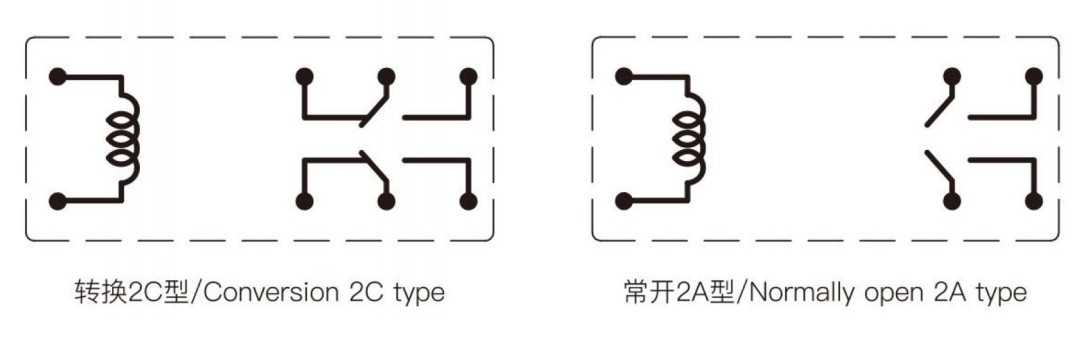

●Disponible en formas de contacto 2A, 2B y 2C para un diseño de circuito flexible
●Materiales de contacto AgSnO/AgSnO3/AgNi de alta calidad para una conductividad confiable
●Baja resistencia de contacto ≤100mΩ para una transmisión de señal eficiente
●La estructura del relé completamente sellada evita la entrada de humedad, polvo y contaminación.
●Amplias opciones de voltaje de bobina de 5V a 48V DC
●Rango de temperatura de funcionamiento: -40°C a +85°C
●Vida mecánica superior a 10 millones de operaciones.
●Optimizado para sistemas de control industrial, dispositivos domésticos inteligentes, instrumentación y equipos de automatización.
| Acuerdo de contacto | 2A, 2B, 2C |
| Resistencia de contacto | ≤50mΩ(1A 6 VCC) |
| Material de contacto | Aleación de plata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 5A 250VCA/30VCC |
| Tensión de conmutación máxima | 277 VCA/30 VCC |
| Corriente de conmutación máxima | 5A |
| Potencia de conmutación máxima | 1385VA/150W |
| Resistencia eléctrica (Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10⁴operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,54 W (largo) | 0,72 W (profundidad) | ||||||||||||||
| Tensión nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistencia de la bobina (Ω±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Tensión de recogida (máx.) | 80% (tensión nominal) | |||||||||||||||
| Tensión de caída (mín.) | 5% (tensión nominal) | |||||||||||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 130% (tensión nominal) | |||||||||||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 1000MQ(5000VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Entre bobina y contactos | 5000 VCA 1 min. |
|
|
Entre conjuntos de contactos | 3000 VCA 1 min. |
|
|
Entre contactos abiertos | 1000 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤15 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤5 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a la vibración (Doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 15g | |
| Construcción | Sellado a prueba de fundente | |
Los relés de señal completamente sellados KEYONG se utilizan ampliamente en:
Electrónica automotriz
Sistemas de control de carrocería, control de iluminación, sistemas ECU.
Equipo de comunicación
Módulos de transmisión de señales, tableros de conmutación, terminales de comunicación.
Sistemas de seguridad y vigilancia
Sistemas de alarma, dispositivos de control de acceso, equipos de monitoreo.
Automatización Industrial
Módulos de control PLC, interfaces de automatización, paneles de control inteligentes.
Electrodomésticos
Tableros de control de hogar inteligente, aires acondicionados, lavadoras.
Sistemas de energía renovable
Circuitos de control de almacenamiento de energía y sistemas de gestión de carga.
Como proveedor confiable de relés en China, los productos KEYONG cumplen con las normas y certificaciones internacionales:
●Certificación UL
●Certificación TUV
●Certificación CQC
●Certificación CE
●Cumplimiento de RoHS
CE
CCC
RoHS
TUV
UL
Estas certificaciones demuestran nuestro compromiso con la seguridad, confiabilidad y responsabilidad ambiental del producto.
