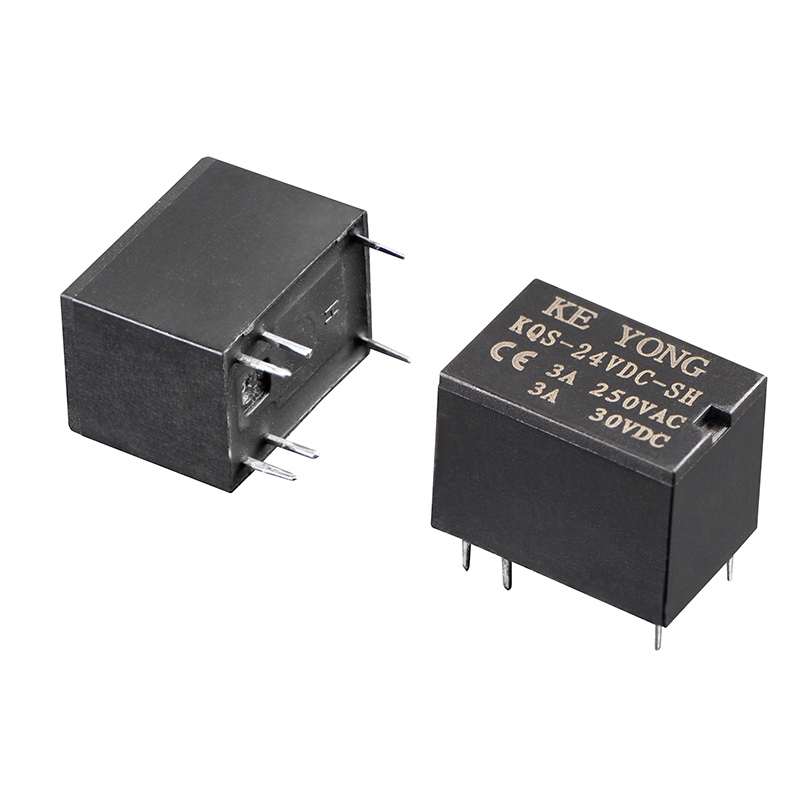

El relé de señal de ahorro de costos de perfil delgado KEYONG KQS(4100) es un relé de señal de PCB compacto de 5 A diseñado para fabricantes que buscan un rendimiento de conmutación confiable con costos de adquisición optimizados. Diseñado para aplicaciones OEM y sistemas de control electrónico industrial, combina transmisión de señal estable, bajo consumo de energía de la bobina, alta sensibilidad y un perfil delgado que ahorra espacio, lo que lo hace ideal para equipos de automatización, dispositivos de telecomunicaciones, controladores de automatización del hogar, electrodomésticos y tableros de control industrial.
Construido con una construcción sellada de plástico, el KQS(4100) proporciona una protección efectiva contra el polvo y las interferencias ambientales, lo que garantiza una estabilidad operativa a largo plazo en aplicaciones exigentes. Totalmente compatible con RoHS, cumple con los requisitos del mercado internacional y respalda las necesidades de abastecimiento global. Cada relé se somete a pruebas 100% en línea y a una estricta inspección de calidad para garantizar un rendimiento constante, un tiempo de respuesta rápido y una resistencia mecánica extendida.
Como fabricante y proveedor profesional de relés de señal en China, KEYONG ofrece precios directos de fábrica, capacidad de producción estable, personalización OEM/ODM y soporte de ingeniería para ayudar a los compradores a reducir los costos de abastecimiento sin sacrificar la calidad. El KQS(4100) goza de gran confianza para su uso en sistemas de automatización, equipos de telecomunicaciones, controles remotos inalámbricos, dispositivos domésticos inteligentes y módulos de control de PCB.

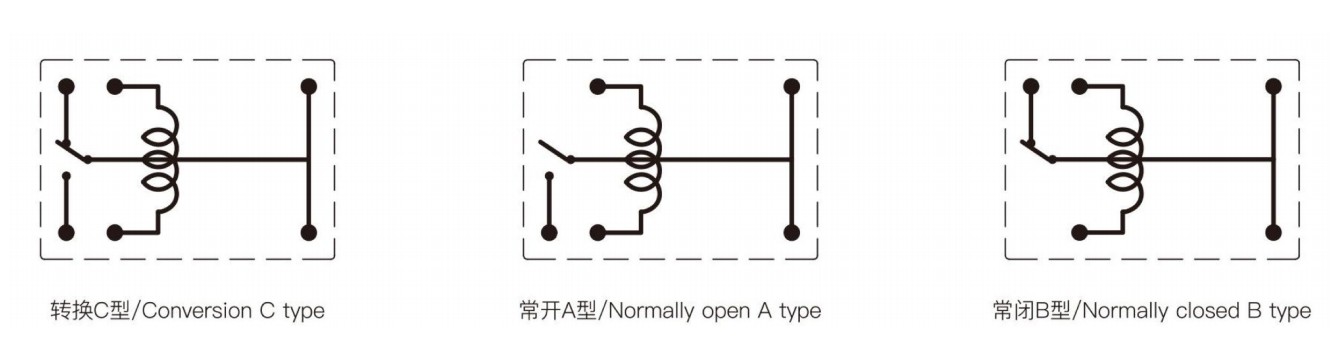

| Acuerdo de contacto | ABECEDARIO |
| Resistencia de contacto | ≤50mQ(1A 6 VCC) |
| Material de contacto | Aleación de plata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 1A 120VCA/3A 250VCA/30VCC |
| Tensión de conmutación máxima | 250 VCA/30 VCC |
| Corriente de conmutación máxima | 5A |
| Potencia de conmutación máxima | 750VA/90W |
| Resistencia eléctrica (Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,36 W (largo) | 0,2 W (alto) | ||||||||||||
| Tensión nominal (VCC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Resistencia de la bobina (Q±10%) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Tensión de recogida (máx.) | 75% (tensión nominal) | |||||||||||||
| Tensión de caída (mín.) | 5% (tensión nominal) | |||||||||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 130% (tensión nominal) | |||||||||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 100 MΩ (500 VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Entre bobina y contactos | 1000 VCA 1 min. |
|
|
Entre contactos abiertos | 500 VCA 1 min |
| Tiempo de funcionamiento (a tensión nominal) | ≤5 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤5 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a la vibración (doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 3,8 g. | |
| Construcción | Sellado a prueba de fundente | |
El relé de señal de ahorro de costos de perfil delgado KEYONG se usa ampliamente en sistemas electrónicos que requieren tamaño compacto, conmutación de señal estable y rendimiento rentable. Su diseño delgado de PCB y sus características eléctricas confiables lo convierten en una opción ideal para:
Equipos de automatización industrial– Circuitos de control, módulos PLC y placas de interfaz de automatización.
Dispositivos de telecomunicaciones– Conmutación de transmisión de señales, módulos de comunicación y equipos de red.
Sistemas de hogar inteligente– Interruptores inteligentes, paneles de control inteligentes y dispositivos domóticos.
Electrodomésticos– Aires acondicionados, lavadoras, hornos microondas y tableros de control.
Sistemas de seguridad y alarma– Sistemas de control de acceso, módulos de alarma y dispositivos de monitoreo.
Sistemas de gestión de energía– Aplicaciones de protección de circuitos y conmutación de control de baja potencia.
Electrónica de Consumo– Productos electrónicos compactos que requieren soluciones eficientes de relés de PCB
P1: ¿Cuál es la principal ventaja del relé de señal de perfil delgado KEYONG?
R: Ofrece un excelente equilibrio entre tamaño compacto, capacidad de conmutación de 5 A, bajo consumo de energía y precios de fábrica competitivos, lo que lo hace ideal para compras de gran volumen.
P2: ¿Qué industrias utilizan comúnmente este relé de señal?
R: Se utiliza ampliamente en automatización industrial, equipos de telecomunicaciones, dispositivos domésticos inteligentes, electrodomésticos y sistemas de control de PCB.
P3: ¿KEYONG admite soluciones de relés personalizadas y OEM?
R: Sí. Como fabricante profesional de relés de señal en China, KEYONG ofrece servicios OEM/ODM, que incluyen voltaje de bobina, configuración de contactos y empaque personalizados.
P4: ¿Este relé es adecuado para diseños de PCB de alta densidad?
R: Sí. Su perfil delgado y su tamaño compacto lo hacen muy adecuado para aplicaciones de PCB que ahorran espacio.
P5: ¿Por qué elegir KEYONG como su proveedor de relés de señal?
R: KEYONG ofrece precios directos de fábrica, estricto control de calidad, capacidad de producción estable y soporte de suministro confiable a largo plazo para compradores de relevadores globales.
