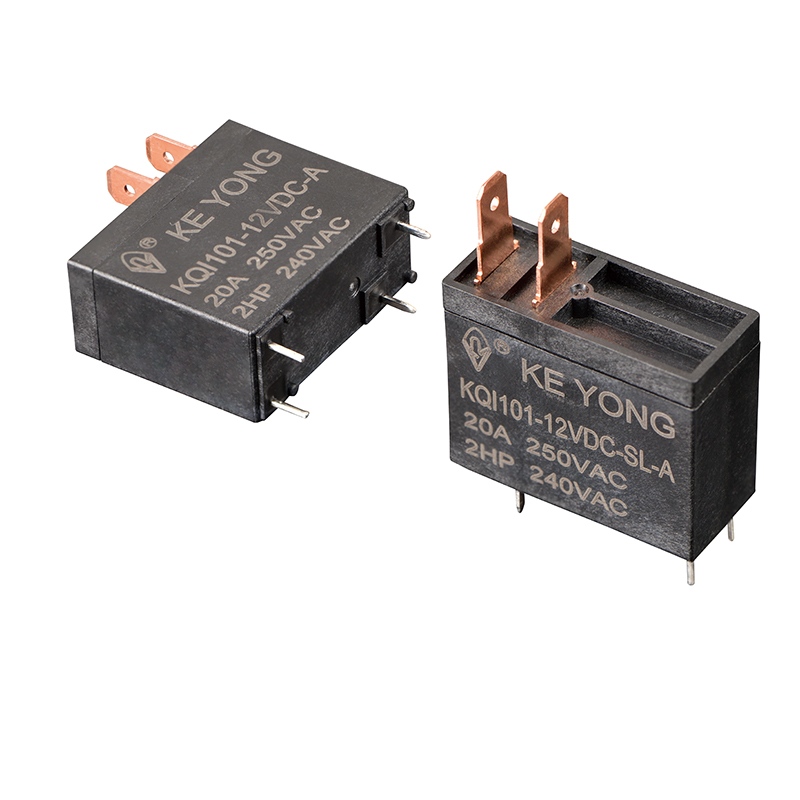

El relé de PCB de potencia en miniatura para conmutación de 20 A está diseñado para aplicaciones de conmutación de alta corriente donde la estabilidad, la seguridad y una larga vida útil son fundamentales. Fabricado por KEYONG, un fabricante, proveedor y fábrica profesional de relés electromagnéticos en China, este producto está diseñado para ofrecer un rendimiento confiable en sistemas compactos montados en PCB.
Con una gran durabilidad eléctrica y un rendimiento de contacto constante, este relé se usa ampliamente en sistemas de control industrial, electrónica automotriz, electrodomésticos y módulos de administración de energía. Está desarrollado bajo estrictos estándares de control de calidad para garantizar un funcionamiento estable en entornos exigentes.
Como proveedor confiable de relés en China, KEYONG se enfoca en la fabricación de precisión y la mejora continua, garantizando que cada relé cumpla con los requisitos de aplicación globales.
●Diseño compacto en miniatura adecuado para instalación en PCB
●Capacidad de conmutación estable de 20 A para cargas de alta corriente.
●Rendimiento electromagnético confiable con baja resistencia de contacto
●Fuerte resistencia al desgaste eléctrico para una vida útil prolongada
●Diseñado para procesos automatizados de ensamblaje de PCB
●Adecuado para aplicaciones electrónicas tanto industriales como de consumo.
El producto refleja el compromiso de KEYONG como fabricante profesional de relés en China, centrándose en la durabilidad, la consistencia y la flexibilidad de la aplicación.
Elegir el relé de PCB de alimentación en miniatura adecuado para conmutar 20 A es fundamental para garantizar un rendimiento estable del circuito y una larga vida útil. Como fabricante y proveedor profesional de relés en China, KEYONG brinda orientación técnica para ayudar a los clientes a seleccionar el relé más adecuado para diferentes aplicaciones.
Al seleccionar un relé de PCB de 20 A, los ingenieros suelen considerar los siguientes factores:
Tipo de carga: carga resistiva (calentadores, lámparas) o carga inductiva (motores, compresores)
Requisito de corriente de conmutación: corriente continua vs corriente de irrupción
Compatibilidad de voltaje de bobina: diseño de circuito de control coincidente
Espacio de diseño de PCB: requisitos de diseño compacto para tableros de alta densidad
Esperanza de vida eléctrica: frecuencia de los ciclos de conmutación
Requisito de certificación de seguridad: Estándares UL, TUV, CE para mercados de exportación
Para aplicaciones de alta corriente, como sistemas automotrices o tableros de control industrial, un relé de potencia en miniatura con clasificación de 20 A proporciona un equilibrio entre tamaño compacto y capacidad de conmutación confiable, especialmente cuando el espacio en la PCB es limitado.
KEYONG, como fábrica de relés con experiencia en China, ofrece soporte de ingeniería para ayudar a los clientes a evitar la selección de relés subestimados o sobrediseñados, lo que garantiza la rentabilidad y la estabilidad del sistema.

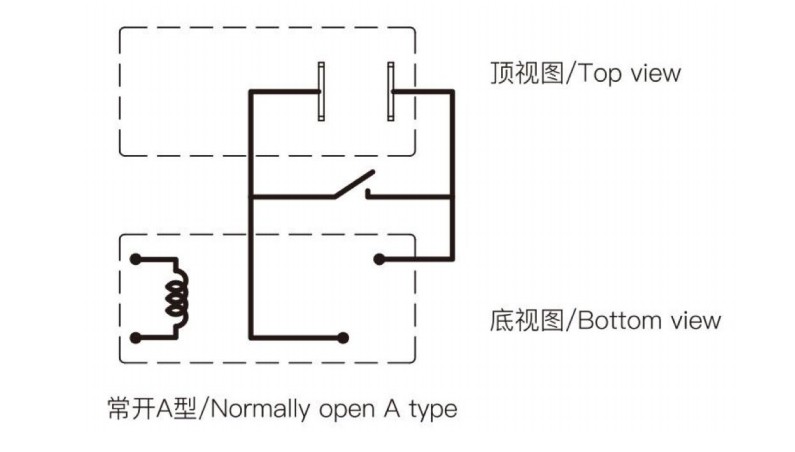

| Acuerdo de contacto | A |
| Resistencia de contacto | ≤100mΩ |
| Material de contacto | Aleación de plata: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 20A 250VCA |
| Tensión de conmutación máxima | 250 VCA/30 VCC |
| Corriente de conmutación máxima | 20A |
| Potencia de conmutación máxima | 4000VA |
| Resistencia eléctrica (Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10⁴operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,54 W (largo) | 0,72 W (profundidad) | ||||||||||||||
| Tensión nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistencia de la bobina (Ω±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Tensión de recogida (máx.) | 80% (tensión nominal) | |||||||||||||||
| Tensión de caída (mín.) | 5% (tensión nominal) | |||||||||||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 130% (tensión nominal) | |||||||||||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 1000M2 | |
| Rigidez dieléctrica Corriente de fuga 1mA) | Entre bobina y contactos | 5000 VCA 1 min. |
|
|
Entre contactos abiertos | 1000 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤20ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤10 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a la vibración (doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 17 g. | |
| Construcción | A prueba de fundente | |
El relé de PCB de alimentación en miniatura para conmutación de 20 A se aplica ampliamente en múltiples industrias:
●Sistemas de control de automatización industrial.
●Unidades de control electrónico para automóviles
●Módulos de conmutación de electrodomésticos
●Sistemas de control de temperatura y HVAC
●Equipos de suministro de energía y gestión de energía.
●Sistemas de comunicación y control de señales.
Con un rendimiento estable en diferentes condiciones de carga, los relés KEYONG son comúnmente seleccionados por clientes OEM globales que buscan un proveedor confiable de fábrica de relés en China.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. está ubicada en Ningbo, provincia de Zhejiang, China, y opera una instalación de fabricación de 12.000 metros cuadrados equipada con múltiples líneas de producción automatizadas.
La fábrica integra equipos avanzados como sistemas de ensamblaje automatizados, máquinas de prueba y herramientas de inspección de precisión para garantizar una alta eficiencia y una producción estable.
Con una capacidad de producción anual que supera las decenas de millones de relés, KEYONG se ha convertido en un fabricante y proveedor confiable de relés en China que atiende a clientes globales en los sectores automotriz, energético, de comunicaciones e industrial.
KEYONG proporciona soporte técnico de ciclo completo, que incluye:
●Guía de selección de relés basada en los requisitos de la aplicación.
●Consulta de parámetros eléctricos.
●Evaluación de soluciones personalizadas para proyectos OEM.
●Gestión estable del tiempo de entrega para la producción en masa.
●Soporte técnico posventa y asistencia para la resolución de problemas
Este sistema de servicio garantiza que los clientes reciban no solo productos sino también soporte de nivel de ingeniería de un proveedor profesional de relés de fábrica en China.
●Más de una década de experiencia en fabricación de relés.
●Fuerte capacidad de ingeniería e I+D.
●Sistemas avanzados de producción y prueba automatizados.
●Estricto control de calidad alineado con los estándares internacionales.
●Suministro global estable a los sectores automotriz, industrial y energético.
KEYONG continúa fortaleciendo su posición como fabricante, proveedor y fábrica confiable de relés electromagnéticos en China, enfocándose en la cooperación a largo plazo y la calidad constante del producto.
Comprender la diferencia entre tipos de relés similares ayuda a los ingenieros a elegir la solución adecuada para su aplicación. A continuación se muestra una comparación práctica desde una perspectiva de fabricación y aplicación:
| Parámetro | Relé de PCB de alimentación en miniatura (20 A) | Relé de señal | Relé de potencia general |
|---|---|---|---|
| Carga nominal | Alta corriente hasta 20A | Corriente baja (nivel de señal) | Carga media a alta |
| Tamaño | Tipo de PCB compacto | Ultracompacto | Estructura más grande |
| Solicitud | Conmutación de potencia, control industrial. | Transmisión de señal, comunicación. | Control general de potencia |
| Tipo de carga | Motores, calentadores, módulos de potencia. | Sólo señales de control | Cargas domésticas e industriales |
| Durabilidad | Alta vida eléctrica/mecánica | Estabilidad de señal muy alta | Durabilidad media a alta |
| Rentabilidad | Equilibrado para uso industrial | Aplicaciones de baja potencia | Más amplio pero menos compacto |
P1: ¿Cuál es el uso principal de un relé de PCB en miniatura de 20 A?
Se utiliza para conmutar cargas de corriente media a alta en sistemas electrónicos compactos como controladores industriales, módulos automotrices y electrodomésticos.
P2: ¿Se puede utilizar este relé en aplicaciones automotrices?
Sí, se aplica ampliamente en sistemas de control electrónico de automóviles donde se requiere un rendimiento de conmutación estable.
P3: ¿KEYONG es un fabricante o una empresa comercial?
KEYONG es un fabricante y fábrica de relés directos en China, que integra producción, I+D y control de calidad.
P4: ¿El relé admite montaje en PCB?
Sí, está diseñado específicamente para la instalación de PCB en sistemas de ensamblaje automatizados.
