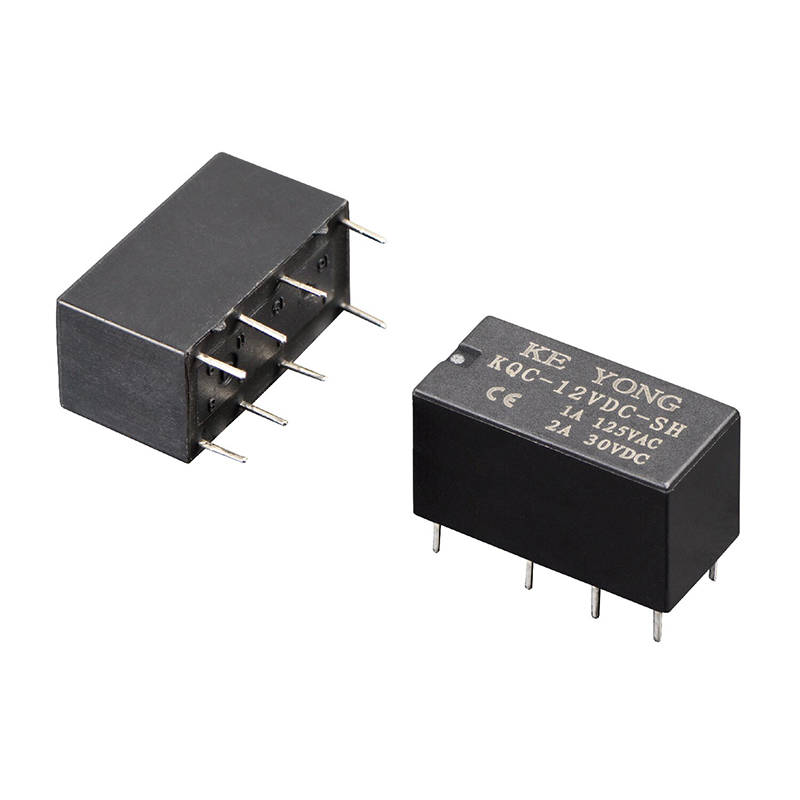

KEYONG KQC(4078) es un relé de señal DPDP de montaje en superficie compacto diseñado para conmutación de precisión en telecomunicaciones, monitoreo médico, automatización de oficinas, sistemas de seguridad y aplicaciones de control de sensores. Con contactos bifurcados para una transmisión de señal estable, ofrece una capacidad de conmutación de 125 VA/60 W y una clasificación de contacto de 2 A 30 V CC para un rendimiento confiable del circuito. Construido según los estándares FCC Parte 68, proporciona resistencia a sobretensiones de 1500 V y rigidez dieléctrica de 1000 VCA para mejorar el aislamiento y la seguridad. Su diseño SMT ultracompacto admite ensamblaje automatizado pick-and-place y soldadura de reflujo, mientras que la estructura sellada con epoxi garantiza protección durante la soldadura por ola y la limpieza, lo que la convierte en una opción eficiente y confiable para la fabricación electrónica moderna.
• Contactos bifurcados para una conmutación de señal estable y precisa
• Capacidad de conmutación de 125VA/60W
• Clasificación de contacto de 2 A 30 V CC
• Resistencia a sobretensiones de 1500 V
• Rigidez dieléctrica de 1000 VCA
• Diseño SMT compacto para producción automatizada
• Sellado con epoxi para una mayor protección del proceso
• Bajo consumo de energía con respuesta de conmutación rápida
• Operación monoestable y larga vida útil
• Disponible en embalaje de cinta y carrete o tubo
El relé de señal DPDP de montaje en superficie KEYONG está desarrollado para cumplir con los requisitos de diseño de circuitos modernos donde la optimización del espacio de PCB y la precisión de conmutación son fundamentales.
Las ventajas clave incluyen:
●Estructura compacta de montaje en superficie para ensamblaje automatizado de PCB
●Configuración de contactos DPDP para control de circuito flexible
●Alta sensibilidad de conmutación para transmisión de señales de baja potencia
●Excelente rigidez dieléctrica para mayor seguridad del circuito.
●Rendimiento estable bajo operación continua
●Larga vida útil mecánica y eléctrica
●Adecuado para procesos de soldadura por reflujo
Como proveedor experimentado de relés en China, KEYONG garantiza que cada relé de señal DPDP de montaje en superficie ofrezca un rendimiento constante en todas las aplicaciones de producción en masa.

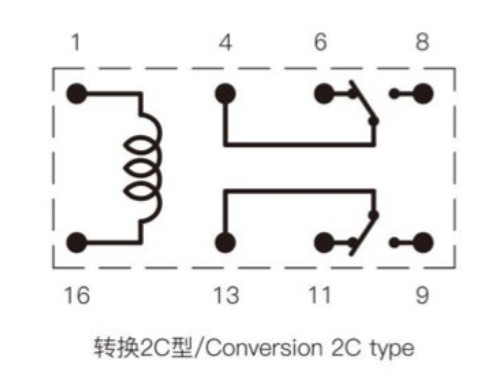

| Acuerdo de contacto | 2C |
| Resistencia de contacto | ≤50mΩ(1A 6 VCC) |
| Material de contacto | Aleación de plata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 1A 120VCA, 2A 30VCC |
| Tensión de conmutación máxima | 220 VCA/30 VCC |
| Corriente de conmutación máxima | 2A |
| Potencia de conmutación máxima | 125VA/60W |
| Resistencia eléctrica Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10⁴operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,36 W (largo) | 0,2 W (alto) | ||||||||||||
| Tensión nominal (VCC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Resistencia de la bobina (Ω±10%) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Tensión de recogida (máx.) | 75% (tensión nominal) | |||||||||||||
| Tensión de caída (mín.) | 5% (tensión nominal) | |||||||||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 130% (tensión nominal) | |||||||||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 100 MΩ (500 VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Entre bobina y contactos | 1000 VCA 1 min. |
|
|
Entre contactos abiertos | 500 VCA 1 min |
| Tiempo de funcionamiento (a tensión nominal) | ≤6ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤5 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistencia a los golpes | Funcional | 196m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a la vibración (doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 6g | |
| Construcción | Sellado a prueba de fundente | |
El relé de señal DPDP de montaje en superficie KEYONG se usa ampliamente en sistemas electrónicos de precisión que requieren una conmutación de señal estable de baja corriente.
Las aplicaciones típicas incluyen:
●Módulos de comunicación
●Sistemas de seguridad y vigilancia.
●Tableros de control de automatización industrial.
●Controladores domésticos inteligentes
●Instrumentos de prueba
●Equipos electrónicos médicos.
●Sistemas de monitoreo de energías renovables
●Sistemas auxiliares electrónicos automotrices
Como fabricante profesional de relés de señal en China, KEYONG suministra soluciones de relés de señal DPDP de montaje en superficie para diversas industrias en todo el mundo.
1. ¿Es este relé de señal DPDP de montaje en superficie adecuado para la producción SMT automatizada?
Sí. El relé está diseñado específicamente para aplicaciones de montaje en superficie y es compatible con líneas de ensamblaje automatizadas de recogida y colocación, lo que ayuda a los clientes a mejorar la eficiencia de fabricación mientras se mantiene la precisión del ensamblaje.
2. ¿Cómo garantiza KEYONG un rendimiento estable del relé?
Como fábrica de relés establecida en China, KEYONG utiliza líneas de producción totalmente automatizadas equipadas con equipos de bobinado, ensamblaje, inspección y prueba de precisión. Cada relé de señal DPDP de montaje en superficie pasa una estricta verificación de parámetros eléctricos, pruebas de resistencia de contacto e inspección de durabilidad.
3. ¿Puede KEYONG admitir requisitos OEM o personalizados?
Sí. KEYONG es un experimentado fabricante y proveedor de relés OEM. Admitimos voltajes de bobina personalizados, configuraciones de terminales, requisitos de empaque y ajustes técnicos específicos de la aplicación de acuerdo con las necesidades del proyecto.
4. ¿Qué certificaciones tiene este relé de señal?
Los productos KEYONG están certificados por organizaciones reconocidas internacionalmente, incluidas UL, TUV, CQC, CE y RoHS, lo que garantiza el cumplimiento de los requisitos globales de calidad y seguridad.
5. ¿Cuál es la capacidad de producción para pedidos al por mayor?
La fábrica de relés KEYONG cubre 12.000 metros cuadrados y tiene una capacidad de producción anual que supera los 80 millones de unidades de relés, lo que garantiza plazos de entrega estables para pedidos de relés de señal DPDP de montaje en superficie estándar y personalizados.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. es un fabricante profesional de relés que integra investigación y desarrollo, producción, ventas y servicio técnico. Desde 2012, KEYONG ha construido una cooperación a largo plazo con clientes en electrónica automotriz, carga y almacenamiento de energía renovable, equipos de comunicación, automatización industrial y electrónica inteligente.
Elegir KEYONG significa trabajar directamente con un fabricante chino confiable y un proveedor de relés de señal con una sólida capacidad de producción, un estricto control de calidad y un servicio de soporte receptivo.
Para los compradores que buscan un fabricante confiable de relés de señal DPDP de montaje en superficie, KEYONG ofrece precios de fábrica competitivos, calidad estable y soporte profesional de proyectos para OEM global y cooperación mayorista.
