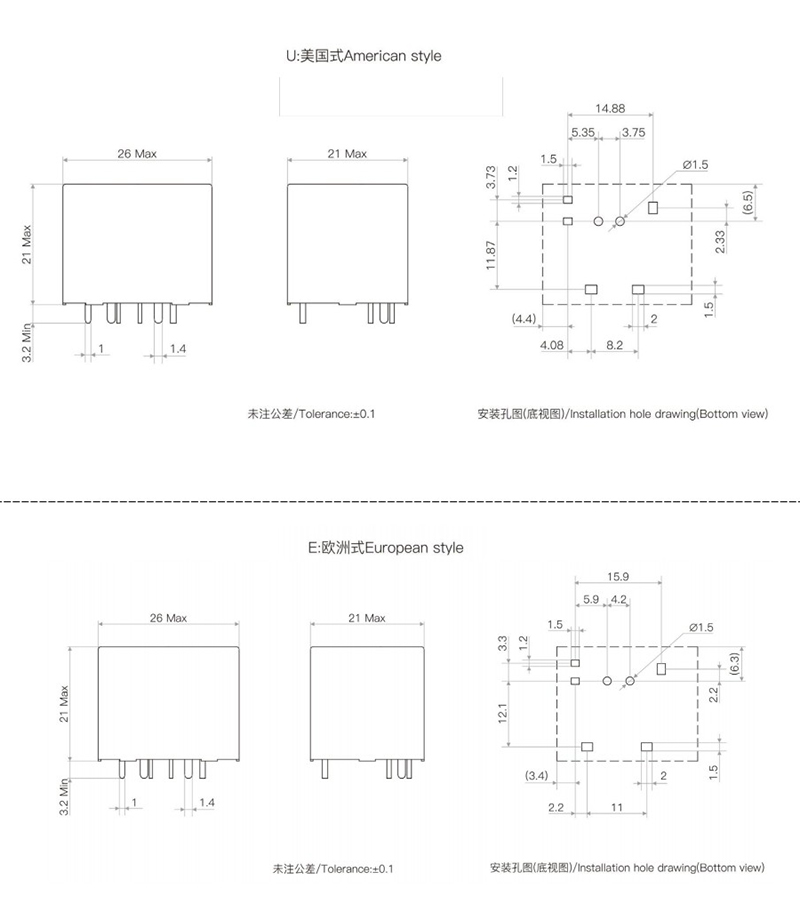

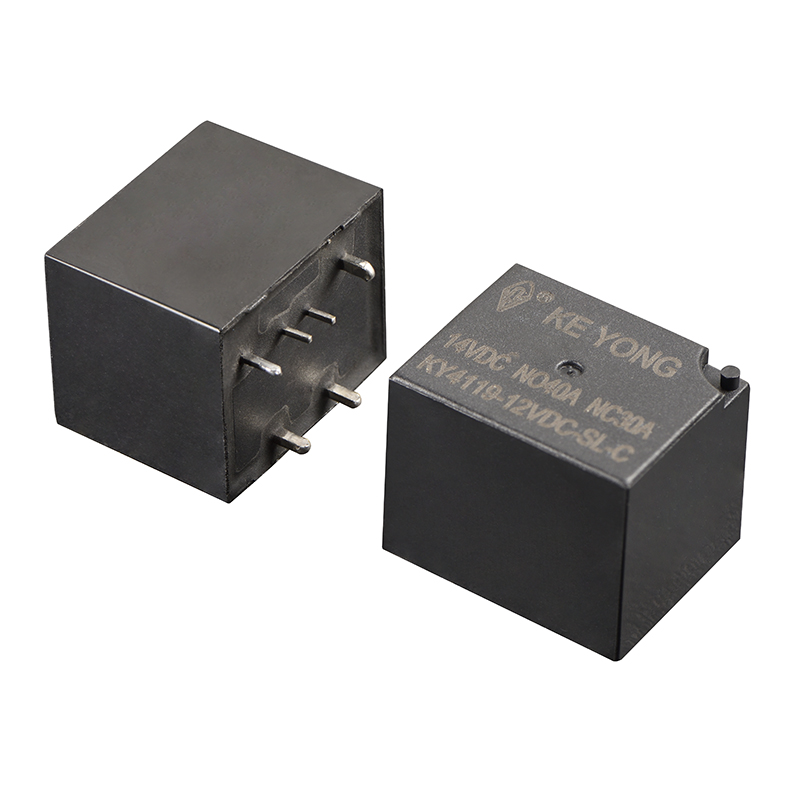

NINGBO KEYONG JINGSHENG APARATO ELÉCTRICO CO., LTD. ofrece el relé de PCB automotriz de alta corriente KY4119 (4120), que presenta una capacidad de conmutación de hasta 40 A con configuraciones de contacto de 1 forma A y 1 forma C. Disponible en tipos sellado y abierto, este relé de PCB para automoción admite dimensiones de terminales americanas y europeas para una amplia compatibilidad de aplicaciones. Ampliamente utilizado en sistemas de control automotriz, equipos de control automático y aplicaciones industriales, el KY4119 (4120) ofrece rendimiento confiable, rentabilidad y conmutación estable de alta corriente para clientes industriales y OEM.
Rendimiento de conmutación de alta corriente
Diseñado para aplicaciones de control eléctrico de carga pesada, el relé proporciona un rendimiento de conmutación estable con una resistencia de contacto reducida y una conductividad eléctrica mejorada, lo que lo hace adecuado para sistemas de energía automotriz y equipos de control industrial.
Diseño compacto de montaje en PCB
La estructura de montaje de PCB ayuda a ahorrar espacio de instalación y al mismo tiempo simplifica los procesos de ensamblaje de módulos electrónicos y sistemas de control automotrices.
Confiabilidad de grado automotriz
Fabricado con materiales de alta calidad y componentes de precisión, el relé ofrece una excelente resistencia a la vibración, el calor y los entornos operativos hostiles que se encuentran comúnmente en aplicaciones automotrices.
Larga vida eléctrica y mecánica
Los materiales de contacto avanzados y la estructura interna optimizada ayudan a extender la vida útil y mejorar la estabilidad operativa a largo plazo.
Múltiples opciones de protección
Disponibles en diseños sellados y a prueba de polvo para admitir diferentes entornos de aplicación y mejorar la protección contra la humedad y los contaminantes.
Soporte de personalización OEM y ODM
KEYONG ofrece servicios de personalización flexibles para clientes globales, que incluyen:
●Voltaje de bobina personalizado
●Formularios de contacto
●Diseños de terminales de PCB
●Instalación del soporte
●Estructura de la vivienda
●Personalización de logotipo y embalaje.

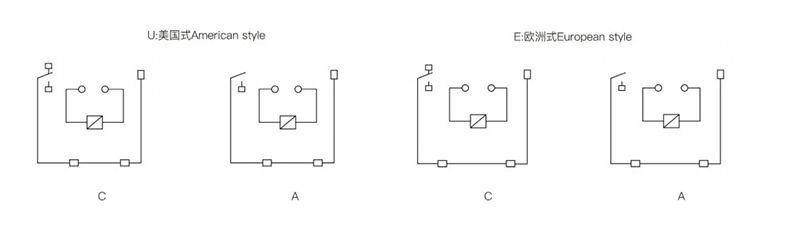

| Acuerdo de contacto | C.A |
| Caída de voltaje (a 10A) | ≤200mV |
| Material de contacto | Aleación de plata: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 30A/40A 14VCC |
| Tensión de conmutación máxima | 75 VCC |
| Corriente de conmutación máxima | Marca: 100 A (amperios, corriente de entrada) Rotura: 60 A (resistiva) 2500 VA/300 W |
| Resistencia eléctrica (Frecuencia: 360 operaciones/h) | 1×10⁵operaciones/1×10⁴operaciones |
| Resistencia mecánica (Frecuencia: 18000 operaciones/h) | 1×10⁷operaciones |
|
|
Tipo estándar | tipo sensible | |||||||
| Consumo de energía (W) | 1.9 | 1.6 | 1.6 | 1.2 | 1.2 | 1.2 | |||
| Tensión nominal (VCC) | 6 | 12 | 24 | 6 | 12 | 24 | |||
| Resistencia de la bobina (Ω±10%) | 19 | 90 | 360 | 30 | 120 | 480 | |||
| Tensión de recogida (máx.) | 60% (tensión nominal) | 75% (tensión nominal) | |||||||
| Tensión de caída (mín.) | 10% (tensión nominal) | ||||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 150% (tensión nominal) | ||||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 100 MΩ (500 VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Rigidez dieléctrica (entre bobina y contactos) | 500 VCA 1/minuto |
|
|
Rigidez dieléctrica (entre contactos abiertos) | 500 VCA 1/minuto |
| Tiempo de funcionamiento (a tensión nominal) | ≤10 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤10 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+125℃ | |
| Resistencia a las vibraciones | 10~40Hz 1,27 mm/Doble amplitud 40~70Hz 49m/s² | |
|
|
70~100Hz 0,5 mm/Doble amplitud 100~500Hz 98m/s² | |
| Resistencia a los golpes | 98m/s² | |
| Peso | Aproximadamente 19 g. | |
| Construcción | Sellado/Abierto | |
Observación: Todos los datos anteriores son valores iniciales.
Este relé de potencia de PCB para automóviles se utiliza ampliamente en:
●Sistemas electrónicos automotrices
●Sistemas de carga de vehículos eléctricos
●Sistemas de gestión de baterías (BMS)
●Control de iluminación del automóvil
●Sistemas de ventiladores de refrigeración
●Sistemas de aire acondicionado
●Distribución de energía automotriz
●Equipos de automatización industrial
●Sistemas de control de suministro de energía
●Dispositivos eléctricos inteligentes
1. ¿Cuál es la corriente de conmutación máxima de este relé de PCB para automóviles?
El relé admite capacidades de conmutación de alta corriente que van desde 30 A a 100 A, según los diferentes modelos y configuraciones.
2. ¿Este relé es adecuado para sistemas EV?
Sí. El relé se utiliza ampliamente en sistemas de carga de vehículos eléctricos, sistemas de gestión de baterías y aplicaciones de control electrónico de automóviles.
3. ¿Qué voltajes de bobina están disponibles?
Los voltajes de bobina estándar incluyen 12 VCC y 24 VCC. Opciones de voltaje personalizadas también están disponibles a pedido.
4. ¿Pueden proporcionar muestras?
Sí. Hay muestras disponibles para pruebas y evaluación antes de realizar pedidos al por mayor.
5. ¿Qué tipos de protección están disponibles?
Tanto las estructuras de protección selladas como las a prueba de polvo están disponibles según los requisitos de la aplicación.
¿Busca un fabricante y proveedor confiable de relés de PCB para automóviles en China?
Póngase en contacto con KEYONG hoy para:
●Precio directo de fábrica
●Consulta gratuita sobre el producto
●Soporte OEM y ODM
●Cotización rápida en 24 horas
●Servicio de prueba de muestras
●Suministro estable de pedidos al por mayor
KEYONG se compromete a brindar soluciones de relés automotrices de alta calidad con un rendimiento confiable, precios competitivos y un servicio de exportación profesional para clientes globales.
