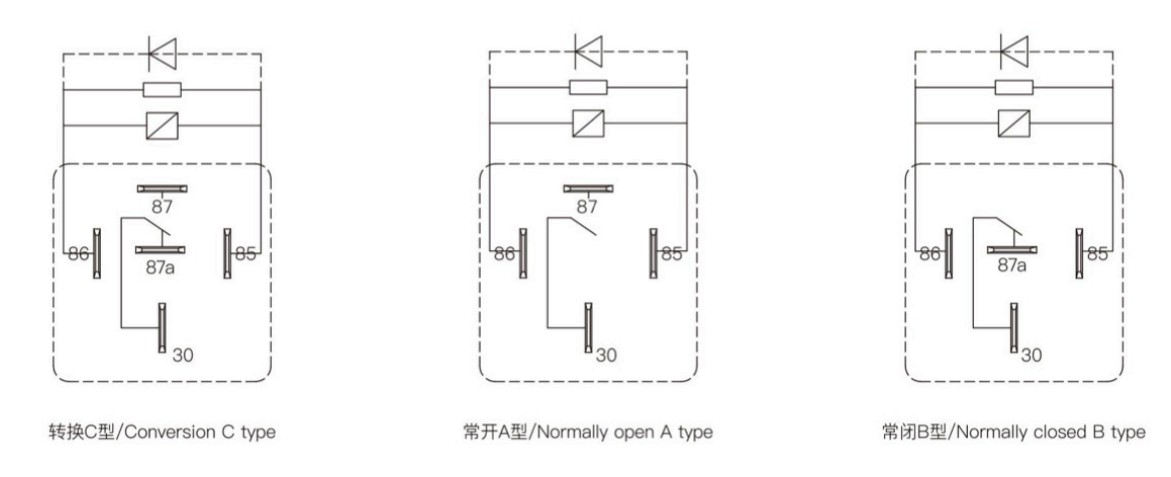

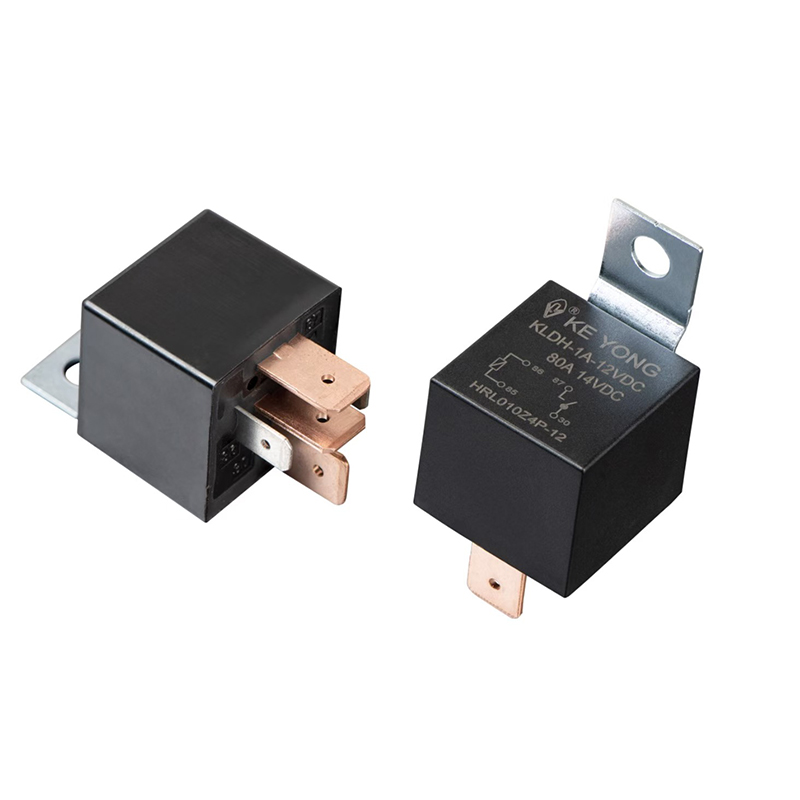

NINGBO KEYONG JINGSHENG APARATO ELÉCTRICO CO., LTD. ofrece el relé de alta corriente automotriz KLDH (V7), una solución compacta y duradera diseñada para el control de energía automotriz e industrial de hasta 100 A. Admite configuraciones de contacto 1 Forma A, 1 Forma B y 1 Forma C para un diseño de circuito flexible y funciona de manera confiable en entornos hostiles de -40 °C a 125 °C con supresión de arco mediante imanes de explosión internos. Disponible en tipos de carcasa sellada y a prueba de polvo con protección a prueba de flujo, garantiza un rendimiento estable a largo plazo. Con opciones de bobina de 12 VCC y 24 VCC, además de múltiples métodos de instalación que incluyen enchufe, PCB y conexión rápida, este relé es ideal para compradores OEM que buscan soluciones de conmutación confiables y de alta corriente.
Un relé de alta corriente automotriz es un dispositivo de conmutación electromecánico utilizado en sistemas eléctricos de vehículos para controlar circuitos de alta potencia con una señal de baja potencia. Actúa como interfaz entre la unidad de control (como la ECU o el interruptor) y componentes de alta carga como faros, ventiladores de refrigeración, motores, sistemas de aire acondicionado y calentadores.
En términos simples, es un interruptor de encendido seguro que permite que pequeñas señales eléctricas controlen grandes corrientes eléctricas en los vehículos.
Los relés de alta corriente para automóviles se utilizan ampliamente para:
Controlar dispositivos automotrices de alta potencia (ventiladores, bombas, luces, motores)
Aislar circuitos de control de cargas de alta corriente.
Proteja los interruptores y las ECU de sobrecargas eléctricas
Habilite un control automático confiable en vehículos modernos
Mejorar la seguridad y estabilidad general del sistema eléctrico.
1) Alta capacidad de corriente
Admite 20 A, 30 A, 40 A y hasta 60 A+ para aplicaciones automotrices exigentes.
2) Alta confiabilidad y larga vida útil
Diseñado con materiales de contacto duraderos para soportar cambios frecuentes y reducir el desgaste.
3) Excelente resistencia a la temperatura
Rendimiento estable en condiciones adversas como calor, vibración y humedad en el compartimento del motor.
4) Diseño compacto
Adecuado para vehículos modernos con espacio de instalación limitado y altos requisitos de integración.
5) Opciones de montaje flexibles
Disponible en tipos de montaje en PCB, enchufable y hembra para diferentes diseños de sistemas.
| Acuerdo de contacto | ABECEDARIO |
| Caída de voltaje (a 10A) | ≤200mV |
| Material de contacto | Aleación de plata: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Calificación de contacto | 30A/40A/60A 14 VCC |
| Tensión de conmutación máxima | Ver “Curva límite de carga” |
| Corriente de conmutación máxima | 80A (resistivo 14 VCC) |
| Carga mínima de contacto | 1A 6 VCC |
| Resistencia eléctrica (Frecuencia: 900 ops/h) | 1×10⁵ operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 1,6W | 1,8W | 1,6W | 1,8W | 1,8W | 2.0W |
| Tensión nominal (VCC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Resistencia de la bobina (Ω±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| Resistencia paralela(Ω) |
|
680 |
|
2700 |
|
2700 |
| Tensión de recogida (máx.) | 65% (tensión nominal) | |||||
| Tensión de caída (mín.) | 10% (tensión nominal) | |||||
| Voltaje de sobremarcha máximo permitido (VCC) | 150% (tensión nominal) | |||||
| Nivel de aislamiento | Clase B/Clase F | |
| Resistencia de aislamiento | 100MQ(500VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Rigidez dieléctrica (entre bobina y contactos) | 500 VCA minuto |
| Rigidez dieléctrica (entre contactos abiertos) | 500 VCA minuto | |
| Tiempo de funcionamiento (a tensión nominal) | ≤10 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤10 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+125℃ | |
| Resistencia a las vibraciones | 10 Hz ~ 55 Hz 3,0 mm Doble amplitud | |
| 55Hz~500Hz 100m/s² | ||
| Resistencia a los golpes | 294m/s² | |
| Peso | Aproximadamente 40 g. | |
| Construcción | Tipo sellado a prueba de polvo | |
●Sistemas de iluminación para automóviles (faros, faros antiniebla)
●Sistemas de ventiladores y radiadores de refrigeración.
●Sistemas de aire acondicionado
●Ventanas eléctricas y sistemas de control de asientos.
●Bombas y motores eléctricos.
●Sistemas de calefacción (calefactores de asientos, desempañadores)
●Sistemas para vehículos industriales y comerciales.
●Circuitos auxiliares para vehículos de nueva energía.
Los relés automotrices de alta corriente ayudan a resolver problemas críticos de ingeniería y seguridad:
●Evita que el interruptor se queme causado por cargas de corriente elevadas.
●Reduce el riesgo de sobrecalentamiento y fallas del circuito.
●Mejora la seguridad eléctrica general del vehículo.
●Simplifica el cableado y el diseño de sistemas automotrices.
●Extiende la vida útil de los componentes eléctricos.
●Mejora la automatización y confiabilidad del sistema.
●Reduce los costos de mantenimiento y reemplazo.
P1: ¿Cuál es la diferencia entre un relé y un interruptor?
Un relé utiliza una señal de baja potencia para controlar un circuito de alta potencia, mientras que un interruptor maneja directamente la carga. Los relés proporcionan un control más seguro y confiable.
P2: ¿Por qué son necesarios relés de alta corriente en los vehículos?
Debido a que los sistemas eléctricos automotrices implican cargas elevadas, la conmutación directa provocaría sobrecalentamiento, daños en los contactos o fallas del sistema.
P3: ¿Los relés generan calor durante el funcionamiento?
Sí, un ligero calentamiento es normal. Sin embargo, los relés de alta calidad están diseñados para funcionar de forma segura dentro de límites de temperatura específicos.
P4: ¿Cómo sé si un relé está defectuoso?
Los signos comunes incluyen falta de respuesta de conmutación, operación intermitente, contactos quemados o falla total del circuito.
