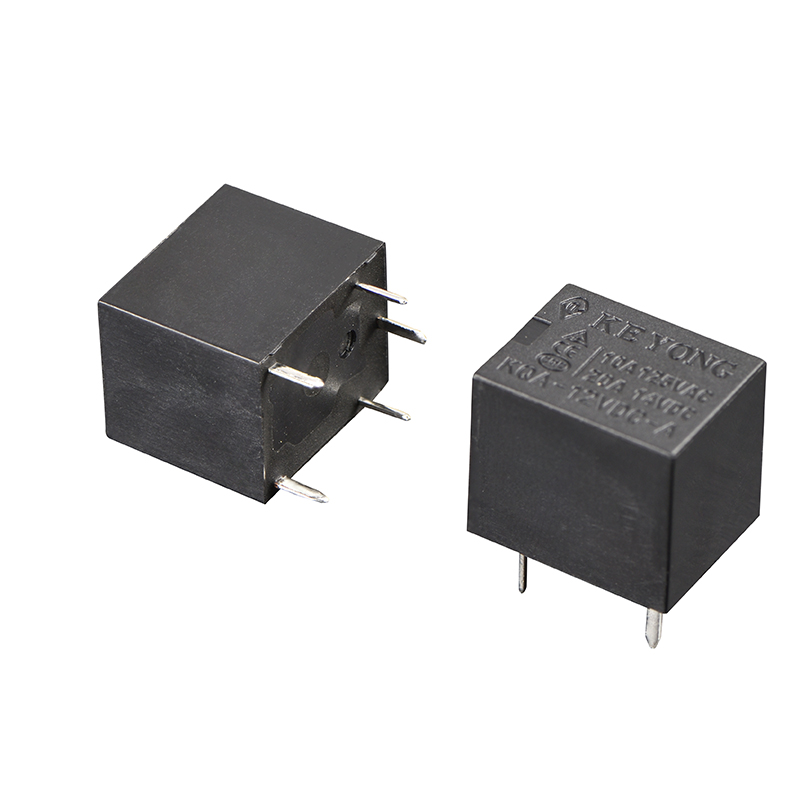

El relé de PCB automotriz en miniatura KQA (T78) de KEYONG presenta un diseño compacto y liviano para aplicaciones de control de PCB y electrónica automotriz con espacio de instalación limitado. Este relé de PCB para automoción en miniatura admite una excelente capacidad de carga de 35 A durante 10 minutos y 25 A durante 1 hora, lo que ofrece un rendimiento de conmutación estable y una resistencia al calor confiable. Como fabricante y proveedor profesional de relés en China, KEYONG ofrece soluciones de relés de PCB para automóviles duraderas y rentables para fabricantes de equipos originales (OEM), distribuidores y aplicaciones industriales.
●Diseño de montaje de PCB compacto
●Rendimiento de conmutación estable
●Bajo consumo de energía de la bobina
●Alta confiabilidad y larga vida útil
●Capacidad de respuesta rápida
●Adecuado para aplicaciones industriales y de automoción
●Múltiples configuraciones de contactos disponibles
●Calidad constante bajo producción automatizada.

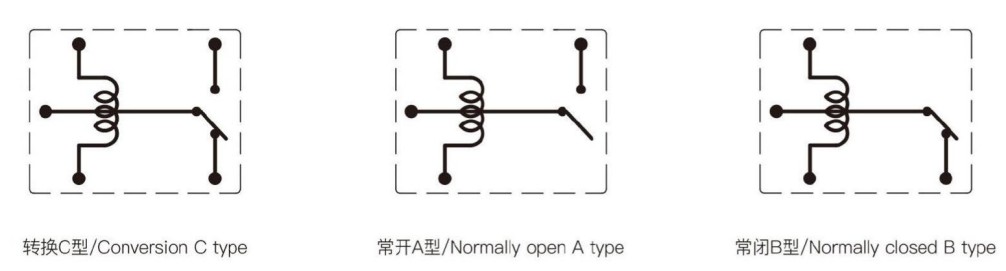

| Acuerdo de contacto | ABECEDARIO |
| Resistencia de contacto | ≤100mΩ(1A 6 VCC) |
| Material de contacto | Aleación de plata: AgSnOlIn₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 10A 125VCA, 10A/20A 14VCC |
| Tensión de conmutación máxima | 220 VCA/16 VCC |
| Corriente de conmutación máxima | NO: 35A, NC: 20A |
| Potencia de conmutación máxima | 2200VA/320W |
| Resistencia eléctrica Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10'operaciones |
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 100MQ(500VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Entre bobina y contactos | 1500 VCA 1 min. |
|
|
Entre contactos abiertos | 1000 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤10 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤5 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a la vibración (doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 6g | |
| Construcción | Sellado, a prueba de fundente | |
| Consumo de energía (W) | 0,60 W (largo) | 0,80 W (profundidad) | ||||||||||
| Tensión nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| Resistencia de la bobina (Ω±10%) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| Tensión de recogida (máx.) | 75% (tensión nominal) | |||||||||||
| Tensión de caída (mín.) | 10% (tensión nominal) | |||||||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 130% (tensión nominal) | |||||||||||
1. ¿Para qué se utiliza un relé de PCB automotriz en miniatura?
Un relé de PCB automotriz en miniatura se utiliza principalmente para conmutar y controlar circuitos eléctricos en sistemas electrónicos automotrices. Ayuda a controlar cargas de corriente más altas a través de señales de baja corriente y se aplica comúnmente en sistemas de iluminación, sistemas de aire acondicionado, módulos de control y accesorios electrónicos.
2. ¿Por qué elegir un relé PCB en lugar de un relé tradicional?
Los relés de PCB están diseñados para montaje directo en placas de circuito impreso, lo que ayuda a reducir la complejidad del cableado, mejora la eficiencia del ensamblaje y ahorra espacio de instalación. Los relés de PCB en miniatura son especialmente adecuados para dispositivos electrónicos automotrices compactos.
3. ¿Cómo garantiza KEYONG la calidad del relé?
KEYONG sigue estrictamente el sistema de gestión de calidad ISO9001 y utiliza equipos de prueba y ensamblaje automatizados durante toda la producción. Los productos se prueban en cuanto a rendimiento eléctrico, durabilidad, estabilidad y cumplimiento de seguridad antes de la entrega.
4. ¿A qué industrias presta servicios KEYONG?
Los relés KEYONG se utilizan ampliamente en electrónica automotriz, carga y almacenamiento de energía renovable, automatización industrial, equipos de comunicación, electrodomésticos, sistemas de tecnología inteligente y aplicaciones de seguridad.
Tamaño compacto para aplicaciones con espacio limitado
La estructura en miniatura permite la instalación flexible de PCB en módulos electrónicos automotrices y sistemas de control compactos. Se utiliza ampliamente en aplicaciones donde el espacio de instalación es limitado y se requiere un rendimiento de conmutación estable.
Rendimiento eléctrico estable
Diseñado con materiales de contacto confiables y una estructura electromagnética optimizada, el relé proporciona conductividad estable, baja resistencia de contacto y capacidad de conmutación constante en condiciones de operación continua.
Bajo consumo de energía de la bobina
El diseño optimizado de la bobina ayuda a reducir el consumo de energía mientras mantiene una velocidad de respuesta rápida y un funcionamiento estable, lo que respalda sistemas electrónicos automotrices eficientes.
Larga vida útil mecánica y eléctrica
Fabricado con equipos de ensamblaje automatizados precisos y estrictos procesos de inspección de calidad, el relé mantiene un rendimiento estable bajo vibración, fluctuaciones de temperatura y condiciones de conmutación frecuentes.
Soporte de fabricación profesional
Como fabricante experimentado de relés automotrices en China, KEYONG ofrece soluciones de relés OEM y personalizadas de acuerdo con los requisitos del cliente, incluida la selección de voltaje, disposición de contactos, configuración de terminales y soporte de coincidencia de aplicaciones.
