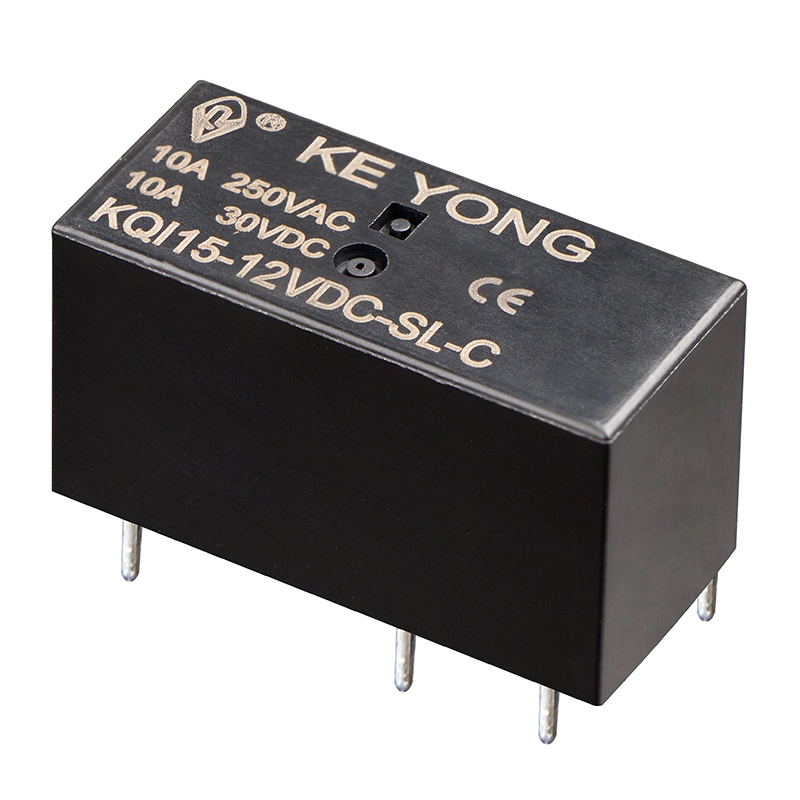

El relé PCB de alimentación en miniatura KEYONG para conmutación 10A está diseñado para un control de carga confiable en electrodomésticos, equipos de automatización y sistemas electrónicos inteligentes. Fabricado por una fábrica profesional de relés de China, este relé compacto presenta un bajo consumo de energía de bobina de 0,4 W, rigidez dieléctrica de 5 kV y una distancia de fuga de 10 mm para mayor seguridad y rendimiento estable a largo plazo. Disponible en versiones selladas con plástico y a prueba de fundente, es una solución de relé ideal para aplicaciones industriales y OEM.
El relé de PCB de alimentación en miniatura para conmutación de 10 A es un componente de conmutación electromagnética que se utiliza para controlar circuitos eléctricos de forma segura y eficiente. Su función principal es utilizar una señal de control de baja potencia para cambiar una carga de corriente más alta hasta 10A.
Este tipo de relé de potencia de PCB se usa ampliamente en sistemas de control electrónico donde se requiere conmutación estable, aislamiento eléctrico y control automático.
Funciones principales
Controlar circuitos de alta corriente a través de señales de baja corriente.
Enciende y apaga automáticamente cargas eléctricas
Proteja los circuitos de control sensibles contra alto voltaje o alta corriente.
Proporcionar aislamiento eléctrico entre los circuitos de control y carga.
Mejorar la automatización y la seguridad operativa de los equipos.
Cuando se aplica voltaje a la bobina del relé, el sistema electromagnético interno se activa y cambia el estado del contacto. Esto permite que el relé conecte o desconecte el circuito eléctrico automáticamente.
Por ejemplo:
Señal de control de bajo voltaje → activa la bobina del relé
Los contactos del relé se cierran → el circuito de carga de 10 A comienza a funcionar
Señal de control eliminada → los contactos vuelven al estado original
Este proceso de conmutación permite un control seguro y confiable de motores, lámparas, ventiladores, calentadores, módulos de potencia y otros dispositivos eléctricos.
Como fabricante profesional de relés en China, KEYONG admite OEM y soluciones de relés personalizadas de acuerdo con los requisitos del cliente, que incluyen:
●Personalización del voltaje de la bobina
●Ajuste de la estructura terminal
●Coincidencia de aplicaciones especiales
●Soluciones de mazos de cables y enchufes
●Personalización del embalaje
El equipo de ingeniería también puede proporcionar sugerencias para la selección de relés según la corriente de funcionamiento, el voltaje, el rango de temperatura y las condiciones de instalación.

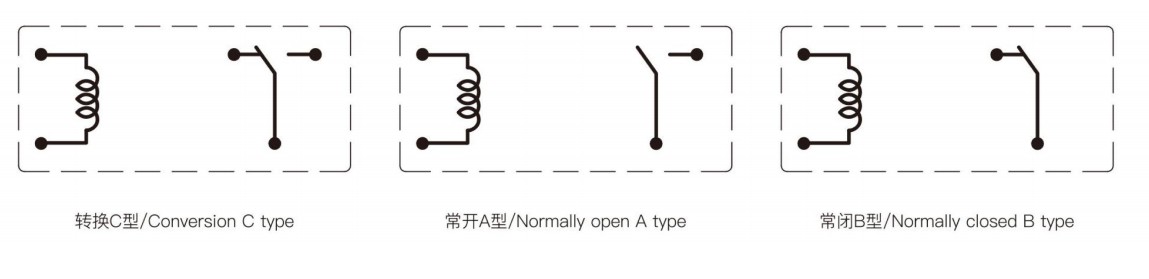

| Acuerdo de contacto | ABECEDARIO |
| Resistencia de contacto | ≤100mΩ(1A 6 VCC) |
| Material de contacto | Aleación de plata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 10A 250VCA/30VCC |
| Tensión de conmutación máxima | 440 VCA/125 VCC |
| Corriente de conmutación máxima | 12A |
| Potencia de conmutación máxima | 3000VA |
| Resistencia eléctrica (Frecuencia: 360 ops/h) | 1×10⁶ps/1×10⁴ops |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,4 W (largo) | |||||||
| Tensión nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistencia de la bobina (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tensión de recogida (máx.) | 70% (tensión nominal) | |||||||
| Tensión de caída (mín.) | 10% (tensión nominal) | |||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 150% (tensión nominal) | |||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 1000 MΩ (500 VCC) | |
| Rigidez dieléctrica Corriente de fuga 1mA) | Entre bobina y contactos | 5000 VCA 1 min. |
|
|
Entre contactos abiertos | 1000 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤15 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤8ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a las vibraciones | 10Hz~150Hz | |
| Peso | Aproximadamente 13g | |
| Construcción | Sellado a prueba de fundente | |
El relé de PCB de alimentación en miniatura para conmutación de 10 A se utiliza ampliamente en:
●Electrodomésticos
●Sistemas domésticos inteligentes
●Equipos de automatización industrial.
●Dispositivos de comunicación
●Sistemas de control de energía
●Módulos de control electrónico automotriz
●Sistemas de carga y almacenamiento de energías renovables.
●Equipos de seguridad y vigilancia.
Como proveedor experimentado de relés en China, KEYONG ofrece productos de relés que cumplen con los requisitos de confiabilidad de diferentes industrias y entornos de trabajo.
En comparación con los relés más grandes, los relés de PCB en miniatura ofrecen:
●Tamaño compacto para montaje en PCB
●Menor consumo de energía
●Respuesta de conmutación rápida
●Rendimiento eléctrico confiable
●Fácil integración en productos electrónicos
Como fabricante y proveedor profesional de relés en China, KEYONG Relay ofrece relés de potencia en miniatura con calidad estable, larga vida útil y soporte de personalización OEM para clientes globales.
1. ¿Para qué aplicaciones es adecuado este relé de PCB en miniatura de 10 A?
Este relé es adecuado para aplicaciones de conmutación de carga media que requieren una instalación de PCB compacta. Se utiliza comúnmente en electrodomésticos, sistemas de automatización, controladores inteligentes, equipos de comunicación y dispositivos electrónicos automotrices.
2.¿Puede KEYONG proporcionar soluciones de relés OEM o personalizadas?
Sí. KEYONG apoya la fabricación OEM y el desarrollo de relés personalizados. La fábrica puede ajustar las especificaciones de acuerdo con los requisitos del proyecto del cliente y proporcionar enchufes de relé o soluciones de mazos de cables correspondientes.
3. ¿Cómo garantiza KEYONG la calidad del producto?
KEYONG utiliza equipos de inspección de precisión y producción automatizada durante todo el proceso de fabricación. Todos los productos se producen bajo los estándares de gestión de calidad ISO9001 y cumplen con los requisitos de certificación internacionales como UL, TUV, CE y RoHS.
4. ¿Este relé es adecuado para aplicaciones de conmutación a largo plazo?
Sí. El relé está diseñado con materiales de contacto confiables y una estructura interna estable para garantizar una vida eléctrica prolongada y un rendimiento de conmutación constante en condiciones de funcionamiento normales.
5. ¿Pueden los compradores internacionales solicitar muestras antes de realizar pedidos al por mayor?
Sí. Hay soporte de muestra disponible para pruebas y evaluación de proyectos. KEYONG también brinda asesoramiento técnico para ayudar a los clientes a seleccionar modelos de relés adecuados antes de la adquisición masiva.
