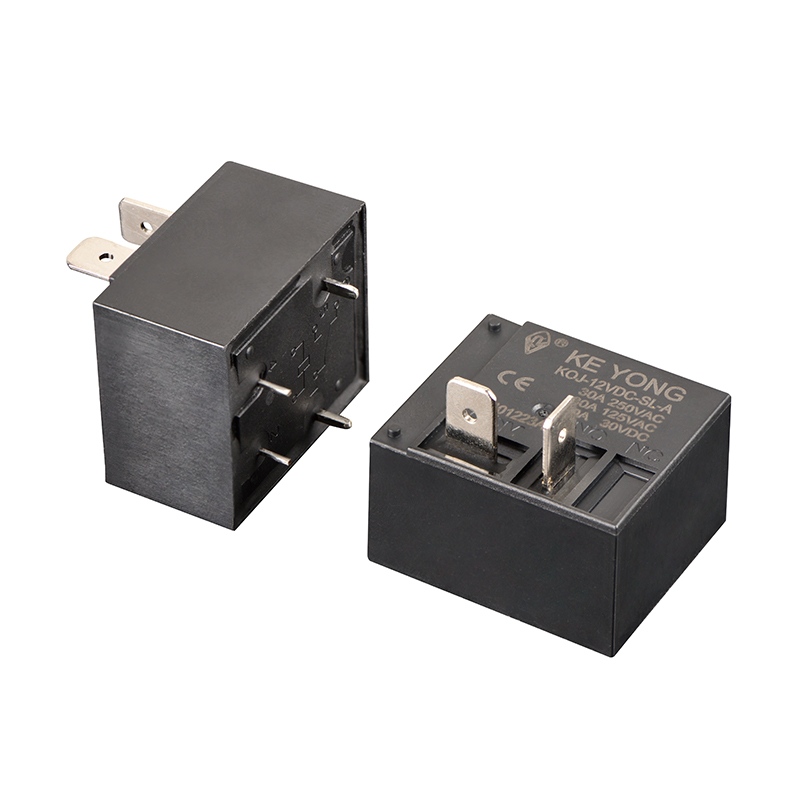

KEYONG KQJ(T93) El nuevo relé de energía 50A en miniatura de alta potencia para carga solar de vehículos eléctricos está especialmente diseñado para sistemas de energía renovable, estaciones de carga de vehículos eléctricos, inversores solares, sistemas de gestión de baterías y controles de motores industriales. Con una alta capacidad de conmutación de hasta 50 A y una potencia de conmutación máxima de 7500 VA, este relé ofrece un rendimiento estable y confiable para nuevas aplicaciones de energía exigentes.

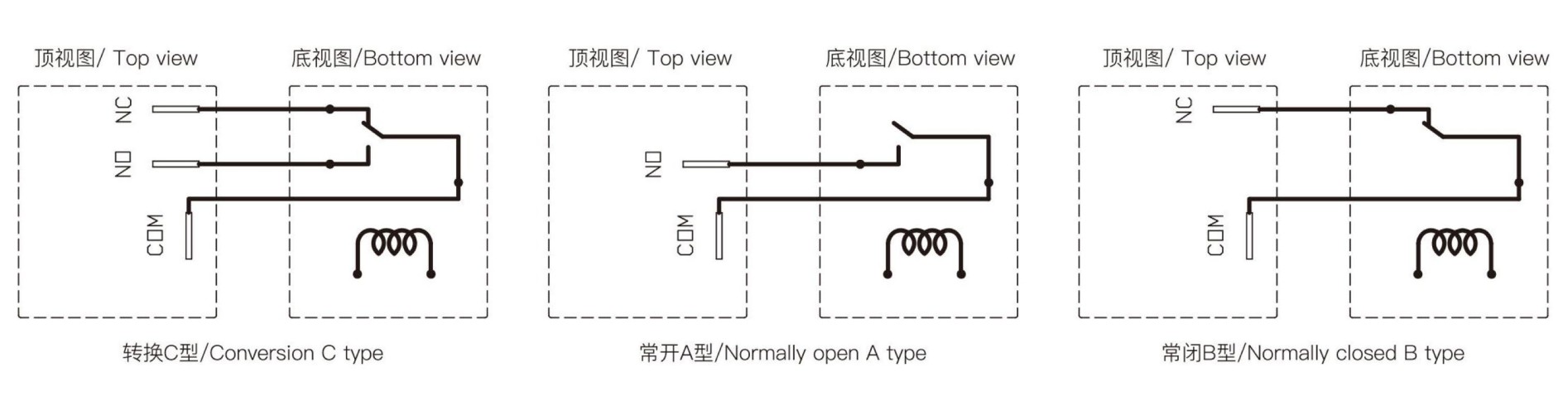

Construido con contactos de aleación de plata para una baja resistencia de contacto y una larga vida eléctrica, el relé admite configuraciones de contacto 1 Forma A, 1 Forma B y 1 Forma C, con múltiples opciones de voltaje de bobina de 5 VCC a 48 VCC. Al operar de manera confiable en temperaturas de -40 ℃ a +105 ℃, el relé ofrece una excelente rigidez dieléctrica, alta resistencia mecánica y una construcción opcional sellada o de tipo abierto para una instalación flexible.
El relé de alta potencia en miniatura New Energy Relay 50A para carga solar de vehículos eléctricos se usa ampliamente en cargadores de vehículos eléctricos, sistemas fotovoltaicos, equipos de almacenamiento de energía y dispositivos de control de energía inteligentes. Muestras gratuitas, personalización OEM, soporte de ingeniería y documentación técnica están disponibles para clientes globales.
Diseño compacto en miniatura
En comparación con los relés de potencia tradicionales, este relé en miniatura ahorra espacio de instalación y al mismo tiempo mantiene la capacidad de conmutación de alta corriente, lo que lo hace ideal para sistemas compactos de control de energía.
Conmutación confiable de alta corriente
El relé ofrece un rendimiento de conmutación de carga estable de 50 A con baja resistencia de contacto y excelente conductividad, lo que garantiza un funcionamiento seguro y eficiente en aplicaciones solares y de carga de vehículos eléctricos.
Optimizado para nuevos sistemas energéticos
Diseñado para equipos de energía renovable, este relé proporciona un rendimiento confiable en sistemas fotovoltaicos, soluciones de almacenamiento de baterías e infraestructura de carga de vehículos eléctricos.
Larga vida útil
Con materiales de contacto de alta calidad y tecnología de fabricación avanzada, el relé ofrece una excelente resistencia eléctrica y confiabilidad a largo plazo en funcionamiento continuo.
| Acuerdo de contacto | ABECEDARIO |
| Resistencia de contacto | ≤100mΩ(1A 6 VCC) |
| Material de contacto | Aleación de plata: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 20A/30A/50A 250VCA, 1-1/2HP240VAC,1HP 120VCA |
| Tensión de conmutación máxima | 250 VCA |
| Corriente de conmutación máxima | 50A |
| Potencia de conmutación máxima | 7500VA |
| Resistencia eléctrica Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10⁴operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,9 W (largo) | |||||||
| Tensión nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistencia de la bobina (Ω±10%) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Tensión de recogida (máx.) | 75% (tensión nominal) | |||||||
| Tensión de caída (mín.) | 10% (tensión nominal) | |||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 130% (tensión nominal) | |||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 1000 MΩ (500 VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Entre bobina y contactos | 2000 VCA 1 min. |
|
|
Entre contactos abiertos | 1500 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤15 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤10 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a la vibración (doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 30 g. | |
| Construcción | Sellado a prueba de fundente | |
Inversores solares, estaciones de carga para vehículos eléctricos, sistemas de almacenamiento de energía en baterías, gestión de baterías industriales, fuentes de alimentación UPS, centros de control de motores, equipos HVAC, maquinaria agrícola y automatización industrial
1. ¿Para qué aplicaciones es adecuado este relé miniatura de 50 A?
Este relé es ideal para estaciones de carga de vehículos eléctricos, sistemas de energía solar, sistemas de gestión de baterías, equipos de almacenamiento de energía y otras aplicaciones de conmutación de CC de alta corriente.
2. ¿Puede el relé admitir voltajes de bobina personalizados?
Sí. Se encuentran disponibles voltajes de bobina y configuraciones de contactos personalizados según los requisitos del proyecto.
3. ¿Este relé es adecuado para entornos hostiles?
Sí. El relé está diseñado con una fuerte resistencia al calor, la vibración y los entornos industriales exigentes, lo que garantiza un rendimiento estable a largo plazo.
4. ¿Ofrecen servicio OEM u ODM?
Sí. Apoyamos la fabricación OEM y ODM, incluidas especificaciones personalizadas, marcas y soluciones de embalaje.
