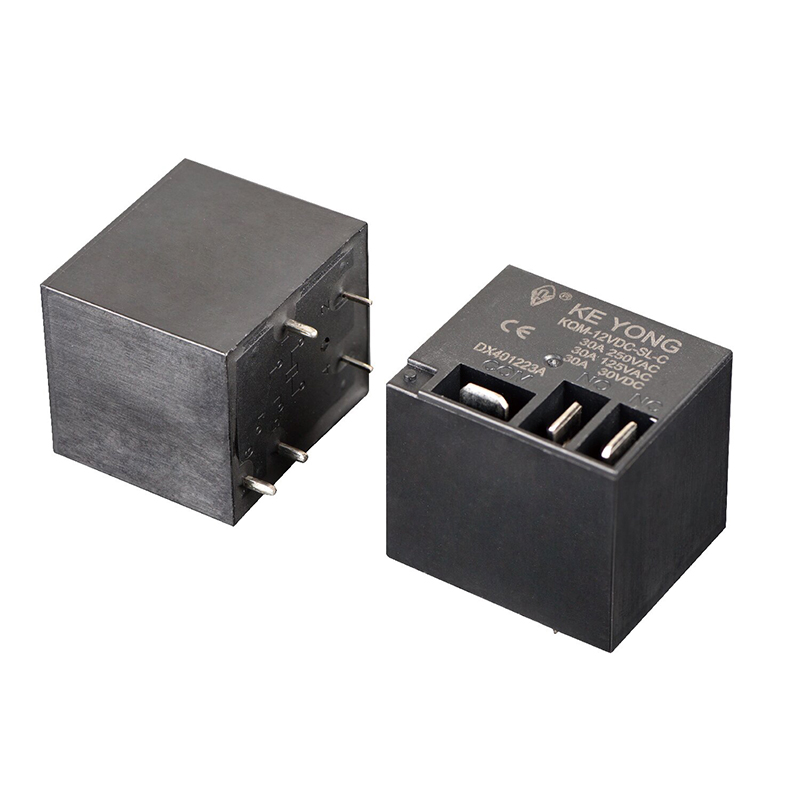

El relé miniatura de alta potencia KEYONG para terminales de PCB y de conexión rápida está diseñado para aplicaciones de conmutación de alta carga que exigen tamaño compacto, rendimiento estable y confiabilidad a largo plazo. Fabricado por KEYONG, un fabricante y fábrica profesional de relés en China con más de una década de experiencia en producción, este relé está diseñado para satisfacer las necesidades de los fabricantes de electrodomésticos, integradores de sistemas de control industrial, proveedores de electrónica automotriz y productores de equipos OEM en todo el mundo.
Como proveedor confiable de relés en China, KEYONG combina fabricación de precisión automatizada, estricta gestión de calidad ISO9001 y certificaciones internacionales para ofrecer soluciones de relés confiables para proyectos de adquisiciones globales. Este relé miniatura de alta potencia ofrece el equilibrio ideal entre estructura compacta, alta capacidad de conmutación y opciones de terminales flexibles, lo que lo hace adecuado tanto para aplicaciones de conexión rápida como de montaje en PCB.

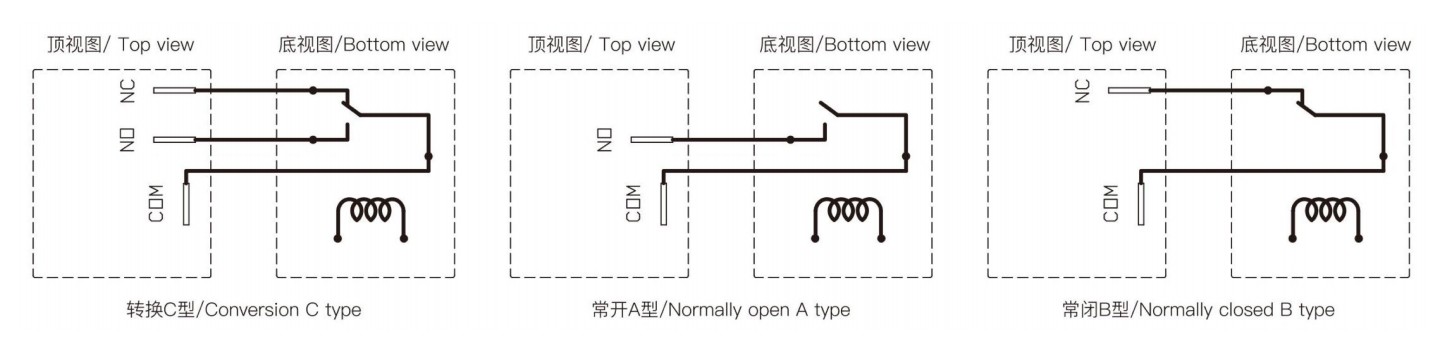

| Acuerdo de contacto | ABECEDARIO |
| Resistencia de contacto | ≤100mΩ(1A 6 VCC) |
| Material de contacto | Aleación de plata: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 20A/30A/50A 250VCA, 1-1/2HP240VAC,1HP 120VCA |
| Tensión de conmutación máxima | 250 VCA |
| Corriente de conmutación máxima | 50A |
| Potencia de conmutación máxima | 7500VA |
| Resistencia eléctrica (Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10⁴operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,9 W (largo) | |||||||
| Tensión nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistencia de la bobina (Ω±10%) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Tensión de recogida (máx.) | 75% (tensión nominal) | |||||||
| Tensión de caída (mín.) | 10% (tensión nominal) | |||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 130% (tensión nominal) | |||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 1000MQ(500 VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Entre bobina y contactos | 2000 VCA 1 min. |
|
|
Entre contactos abiertos | 1500 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤15 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤10 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a la vibración (doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 34 g. | |
| Construcción | Sellado a prueba de fundente | |
El relé miniatura de alta potencia para terminales de PCB y de conexión rápida se utiliza comúnmente en:
●Aire acondicionado
●Calentadores de agua
●Sistemas de control del hogar inteligente
●Equipos de automatización industrial.
●Módulos de control de comunicación
●Sistemas de distribución de energía.
●Dispositivos de monitoreo de seguridad
●Equipos de carga y almacenamiento de energía.
Su tamaño compacto y sus métodos de instalación flexibles lo convierten en una excelente opción para ensamblajes electrónicos modernos que requieren diseños de PCB de alta densidad.
1. ¿Este relé es adecuado para aplicaciones de conmutación de alta corriente?
Sí. El relé miniatura de alta potencia KEYONG para terminales de PCB y de conexión rápida está diseñado para un rendimiento de conmutación estable de alta carga manteniendo dimensiones compactas. Es adecuado para entornos de conmutación exigentes, como tableros de control de electrodomésticos y módulos industriales.
2. ¿Puede admitir la instalación de PCB y cableado externo?
Sí. Este relé presenta configuraciones de terminales de PCB y de conexión rápida, lo que permite una instalación flexible para diferentes diseños de equipos. Esto reduce los costos de rediseño para los clientes OEM.
3. ¿Cómo garantiza KEYONG la consistencia del producto?
Como fabricante experimentado de relés en China, KEYONG utiliza sistemas automatizados de bobinado, ensamblaje, soldadura, ajuste de parámetros e inspección por visión industrial para garantizar una calidad de producción estable. Cada lote se somete a rigurosas pruebas antes del envío.
4.¿Están disponibles los servicios de personalización?
Sí. Como proveedor profesional y fábrica de relés en China, KEYONG admite voltajes de bobina, estructuras de terminales, materiales de contacto y requisitos de marca personalizados para proyectos OEM y ODM.
5. ¿Qué certificaciones tiene este relé?
Los productos se fabrican según los estándares de calidad ISO9001 y cumplen con múltiples certificaciones internacionales, incluidas UL, TUV, CQC, CE y RoHS, lo que garantiza la idoneidad para los requisitos del mercado internacional.
KEYONG apoya:
●Fabricación de relés OEM
●Soluciones de terminales personalizadas
●Soporte para pruebas de muestra
●Asistencia técnica a la selección.
●Programación de producción rápida
●Servicio de exportación global
Si está buscando un fabricante confiable en China de relés miniatura de alta potencia para terminales de PCB y de conexión rápida, KEYONG brinda soporte técnico profesional, capacidad de producción estable y un servicio receptivo para una cooperación a largo plazo.
