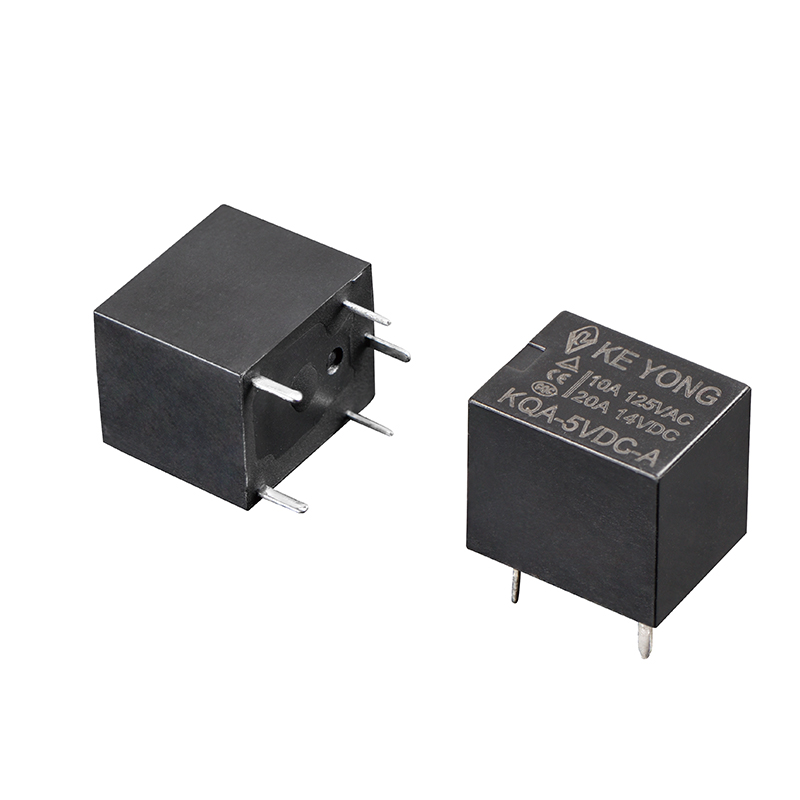

El relé súper miniatura de alta potencia 20A es un relé electromagnético compacto montado en PCB diseñado para aplicaciones de conmutación de alta corriente donde la eficiencia del espacio y el rendimiento confiable son críticos. Con una capacidad de conmutación de hasta 20 A, este relé en miniatura proporciona un control estable de cargas de alta potencia en equipos industriales, electrodomésticos y sistemas de control electrónico.
Como fabricante y proveedor directo en China, ofrecemos calidad constante, precios competitivos y personalización OEM/ODM para clientes B2B globales.
●Diseño ultracompacto para diseño de PCB de alta densidad
●Alta capacidad de conmutación de hasta 20 A para aplicaciones de control de potencia.
●Rendimiento estable bajo operación continua de carga pesada
●Bajo consumo de energía de la bobina con alta sensibilidad.
●Larga vida útil eléctrica y mecánica
●Adecuado para ensamblaje automatizado de PCB SMT/de orificio pasante
●Estructura de contacto confiable para entornos industriales.
1. Suministro directo de fábrica
Somos un fabricante profesional de relés en China, lo que garantiza una capacidad de producción estable y precios de fábrica competitivos.
2. Alta confiabilidad de carga
Diseñado para manejar una alta corriente de entrada y una carga continua de 20 A, lo que garantiza un funcionamiento estable en entornos exigentes.
3. Diseño de PCB compacto
La estructura ultraminiatura ayuda a los ingenieros a reducir el espacio de PCB y mejorar la eficiencia de la integración del sistema.
4. Control de calidad estricto
Cada relé se somete a pruebas de rendimiento eléctrico, pruebas de resistencia de contacto y verificación de resistencia antes del envío.
5. Personalización OEM/ODM
Apoyamos:
●Personalización del voltaje de la bobina
●Diseño de configuración de contactos
●Ajuste de la estructura de la vivienda.
●Soluciones de marca y embalaje.

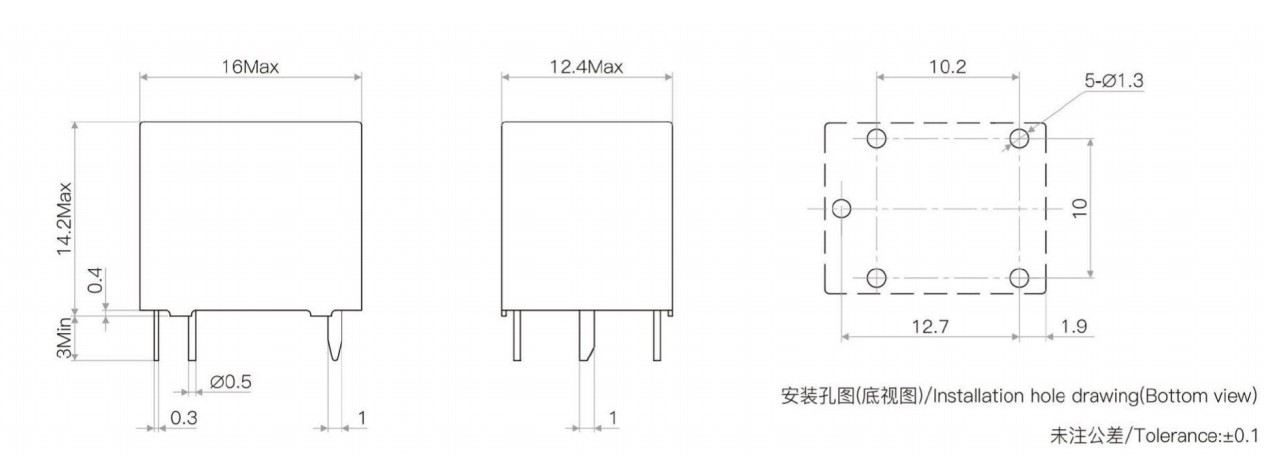

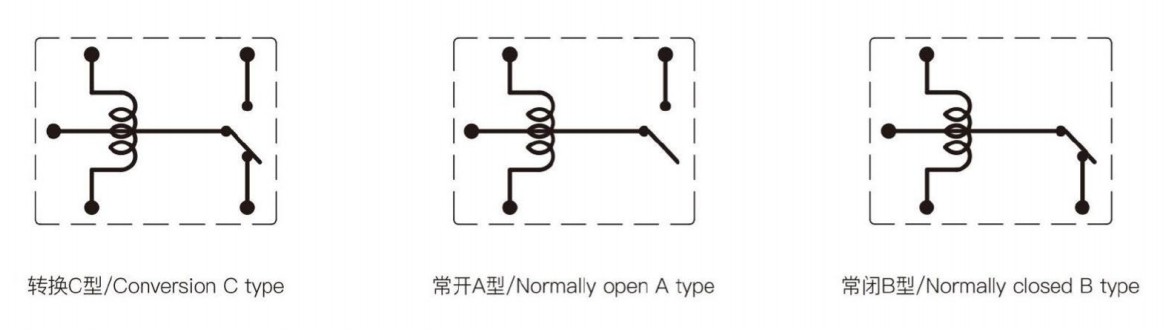

| Acuerdo de contacto | ABECEDARIO |
| Resistencia de contacto | ≤100mΩ(1A 6 VCC) |
| Material de contacto | Aleación de plata: AgSnOlIn₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 10A 125VCA, 10A/20A 14VCC |
| Tensión de conmutación máxima | 220 VCA/16 VCC |
| Corriente de conmutación máxima | NO: 35A NC: 20A |
| Potencia de conmutación máxima | 2200VA/320W |
| Resistencia eléctrica Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10⁴operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,60 W (largo) | 0,80 W (profundidad) | ||||||||||
| Tensión nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| Resistencia de la bobina (Ω±10%) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| Tensión de recogida (máx.) | 75% (tensión nominal) | |||||||||||
| Tensión de caída (mín.) | 10% (tensión nominal) | |||||||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 130% (tensión nominal) | |||||||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 100MQ(500VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Entre bobina y contactos | 1500 VCA 1 min. |
|
|
Entre contactos abiertos | 1000 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤10 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤5 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a la vibración (doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 6g | |
| Construcción | Sellado a prueba de fundente | |
El relé súper miniatura de 20 A se utiliza ampliamente en varios sistemas de control eléctrico de alta demanda:
●Sistemas de control de electrodomésticos (lavadoras, aires acondicionados, refrigeradores)
●Equipos de automatización industrial.
●Módulos de conmutación de fuente de alimentación
●Sistemas de control del hogar inteligente
●Unidades de control electrónico para automóviles
●Sistemas de calefacción, ventilación y HVAC
●Sistemas de administración de energía basados en PCB
Al seleccionar un relé miniatura de 20 A, los ingenieros deben considerar:
1. Tipo de carga
Carga resistiva (calentadores, lámparas) → relé estándar de 20 A adecuado
Carga inductiva (motores, compresores) → requiere un diseño de mayor resistencia a sobretensiones
2. Voltaje de la bobina
Elija según el diseño del sistema:
●5V DC → tableros de control de bajo voltaje
●12V DC → sistemas de control industrial
●24V DC → equipo de automatización
3. Frecuencia de conmutación
Para aplicaciones de conmutación de alta frecuencia, seleccione relés con clasificaciones de vida mecánica más largas.
| Artículo | Relé miniatura de 20 A. | Relé estándar |
|---|---|---|
| Tamaño | Ultracompacto | Huella más grande |
| Integración de PCB | Adecuado para alta densidad | Limitado |
| Capacidad actual | Hasta 20A | 10A–16A típico |
| Solicitud | Dispositivos compactos modernos | Sistemas de control tradicionales |
| Eficiencia | Alta integración | Menor integración |
P1: ¿Se puede utilizar este relé de 20 A para cargas inductivas?
Sí, pero se deben considerar las características de carga, como la corriente de arranque del motor, al seleccionar el modelo.
P2: ¿Cuál es la vida útil del relé?
La vida mecánica puede alcanzar hasta 10 millones de operaciones, dependiendo de las condiciones de uso.
P3: ¿Es adecuado para montaje en PCB?
Sí, está especialmente diseñado para montaje de PCB y procesos de ensamblaje automatizados.
P4: ¿Proporcionan muestras para realizar pruebas?
Sí, hay pedidos de muestra disponibles para evaluación de ingeniería antes de la producción en masa.
P5: ¿Puedo personalizar el voltaje de la bobina o el tipo de contacto?
Sí, se admite la personalización OEM/ODM según los requisitos del proyecto.
