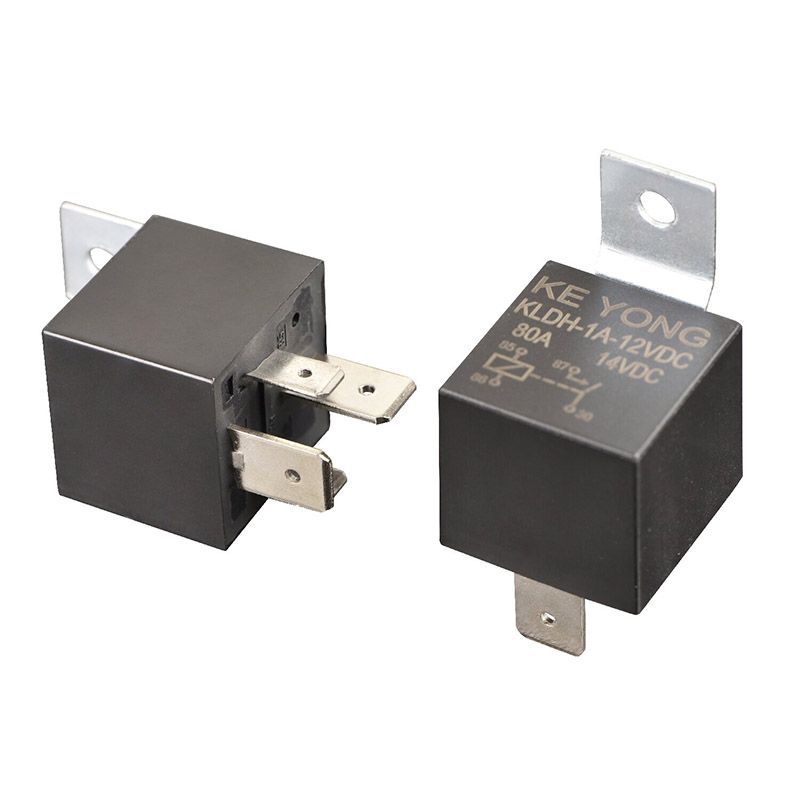

NINGBO KEYONG JINGSHENG APARATO ELÉCTRICO CO., LTD. presenta el relé automotriz de alta corriente con terminal ISO estándar KLDH (V7), una solución de conmutación electromecánica de servicio pesado diseñada para sistemas de energía industriales y automotrices de alta carga que requieren una capacidad de manejo de corriente estable de 100 A.
Como fabricante y proveedor profesional de relés automotrices en China, KEYONG desarrolla este modelo para garantizar confiabilidad, seguridad y opciones de diseño de circuitos flexibles a largo plazo para compradores industriales y OEM.
El relé automotriz de alta corriente con terminal ISO estándar KLDH (V7) está diseñado con fuertes ventajas de rendimiento:
●Capacidad de conmutación de alta corriente de hasta 100 A para aplicaciones de servicio pesado.
●Configuraciones de contactos flexibles: 1 forma A / 1 forma B / 1 forma C
●Amplio rango de temperatura de funcionamiento: -40°C a 125°C para entornos hostiles
●Imanes de explosión incorporados para una eficaz supresión del arco y protección de contactos.
●Disponible en estructuras selladas de plástico y a prueba de polvo con protección a prueba de fundente.
●Bajo consumo de energía de la bobina que respalda el diseño del sistema con eficiencia energética
●Opciones de voltaje de bobina: 12 VCC y 24 VCC
●Versión de seguridad mejorada con espacio de contacto > 0,8 mm (modelo de 24 V)
●Múltiples métodos de instalación: terminales enchufables, montaje en PCB y compatibilidad con conexión rápida
●Diseño de terminal ISO estándar para compatibilidad automotriz universal
●Capacidad de conmutación de alta corriente para cargas eléctricas exigentes.
●Rendimiento estable bajo vibración, calor y operación a largo plazo
●Bajo consumo de energía de la bobina para eficiencia energética.
●Fuerte fiabilidad de contacto con larga vida útil eléctrica
●Disponible en múltiples configuraciones para diferentes sistemas de vehículos
●Diseñado para una fácil instalación y reemplazo de complementos
Como proveedor profesional de relés automotrices de China, KEYONG garantiza que cada relé se produzca bajo estrictos sistemas de control de calidad para garantizar un rendimiento estable en aplicaciones del mundo real.
El relé automotriz de alta corriente con terminal ISO estándar está diseñado para satisfacer las demandas operativas de circuitos automotrices complejos. Admite un rendimiento de conmutación estable en sistemas que requieren una alta capacidad de carga, como control de motores, sistemas de iluminación y módulos de distribución de energía.
Las fortalezas clave de la ingeniería incluyen:
●Conmutación confiable de alta corriente para circuitos automotrices
●Estabilidad constante del contacto eléctrico bajo condiciones de carga.
●Resistencia al estrés térmico y a la vibración mecánica.
●Estructura de bobina optimizada para una respuesta de activación eficiente
Fabricado en las avanzadas instalaciones de producción de KEYONG en Ningbo, cada relé se prueba mediante sistemas de inspección automatizados para garantizar precisión y durabilidad.

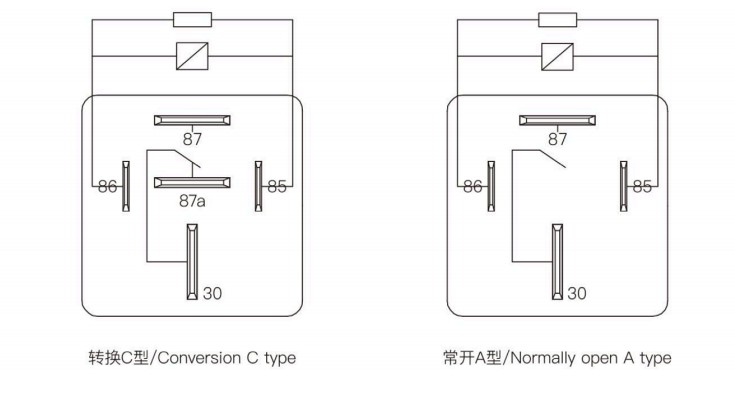

| Acuerdo de contacto | 1/2A, 1/2B 1/2C |
| Caída de voltaje (a 10A) | ≤200mV |
| Material de contacto | Aleación de plata: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Calificación de contacto | 30A/40A/60A 14 VCC |
| Tensión de conmutación máxima | Ver “Curva límite de carga” |
| Corriente de conmutación máxima | 60A (resistivo 14 VCC) |
| Carga mínima de contacto | 1A 6 VCC |
| Resistencia eléctrica (Frecuencia: 900 ops/h) | 1×10⁵ operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 1,6W | 1,8W | 1,6W | 1,8W | 1,8W | 2.0W |
| Tensión nominal (VCC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Resistencia de la bobina (Q±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| Resistencia paralela(Ω) |
|
680 |
|
2700 |
|
2700 |
| Tensión de recogida (máx.) | 65% (tensión nominal) | |||||
| Tensión de caída (mín.) | 10% (tensión nominal) | |||||
| Voltaje de sobremarcha máximo permitido (VCC) | 150% (tensión nominal) | |||||
| nivel de aislamiento | Clase B/Clase F | |
| resistencia de aislamiento | 100 MΩ (500 VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Rigidez dieléctrica (entre bobina y contactos) | 500 VCA minuto |
| Rigidez dieléctrica (entre contactos abiertos) | 500 VCA minuto | |
| Tiempo de funcionamiento (a tensión nominal) | ≤10 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤10 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+125℃ | |
| Resistencia a las vibraciones | 5 Hz ~ 22,3 Hz 10 mm Doble amplitud | |
| 22,3 Hz ~ 500 Hz 98 m/s² | ||
| Resistencia a los golpes | 294m/s² | |
| Peso | Aproximadamente 36 g. | |
| Construcción | A prueba de polvo | |
El relé automotriz de alta corriente con terminal ISO estándar se aplica ampliamente en múltiples industrias y sistemas, que incluyen:
●Sistemas de iluminación y faros para automóviles.
●Sistemas de control del motor y bomba de combustible.
●Ventiladores de refrigeración eléctricos y sistemas HVAC.
●Sistemas de carga y almacenamiento de energías renovables.
●Equipos de control de automatización industrial.
●Sistemas de seguridad y vigilancia.
●Electrodomésticos
Con una gran adaptabilidad, los relés KEYONG sirven tanto a los fabricantes de automóviles tradicionales como a las nuevas industrias energéticas emergentes.
1. ¿Para qué se utiliza un relé automotriz con terminal ISO estándar?
Se utiliza para controlar circuitos de alta corriente en vehículos y sistemas eléctricos, incluidas aplicaciones de iluminación, control de motores y distribución de energía.
2. ¿Por qué elegir el diseño de relé terminal ISO?
El diseño del terminal ISO garantiza compatibilidad universal, fácil instalación y conexión estable con enchufes automotrices estándar.
3. ¿Se puede utilizar este relé en nuevos sistemas de energía?
Sí, se utiliza ampliamente en sistemas de carga y almacenamiento de energía renovable debido a su alta estabilidad y confiabilidad de corriente.
4. ¿Qué industrias utilizan relés automotrices KEYONG?
Se utilizan en electrónica automotriz, automatización industrial, electrodomésticos, equipos de comunicación y sistemas de seguridad.
