Los sistemas eléctricos automotrices utilizan relés para controlar la energía de la iluminación, los ventiladores de refrigeración, el aire acondicionado, los motores y otras cargas eléctricas. El relé apropiado depende de la corriente que se conmuta, el tipo de carga, el espacio de instalación disponible y el entorno operativo.
La principal diferencia entre unRelé automotriz de alta corrientey un relé automotriz estándar es la carga que cada diseño debe manejar. Se desarrolla un modelo de alta corriente para aplicaciones exigentes de conmutación de energía, mientras que un relé estándar puede ser suficiente para circuitos de menor corriente y control eléctrico general. Sin embargo, la capacidad real depende de las especificaciones de cada modelo individual y no sólo de su nombre.
Para los fabricantes de electrónica automotriz, elegir entre los dos requiere más que comparar la corriente nominal. La configuración de los contactos, la corriente de entrada, el voltaje de la bobina, las condiciones térmicas y los requisitos de montaje también afectan la selección del relé.
La clasificación actual suele ser la primera especificación que se debe verificar al seleccionar un relé automotriz. Los circuitos de iluminación, ventiladores, bombas y motores pueden tener diferentes características de funcionamiento y corriente de arranque, por lo que el relé debe adaptarse a la carga eléctrica real.
Un relé automotriz estándar puede funcionar bien en circuitos dentro de su capacidad de conmutación especificada. Cuando un circuito involucra una corriente continua más alta o una corriente de entrada sustancial, puede ser necesario un relé con un diseño de contacto de alta corriente apropiado.

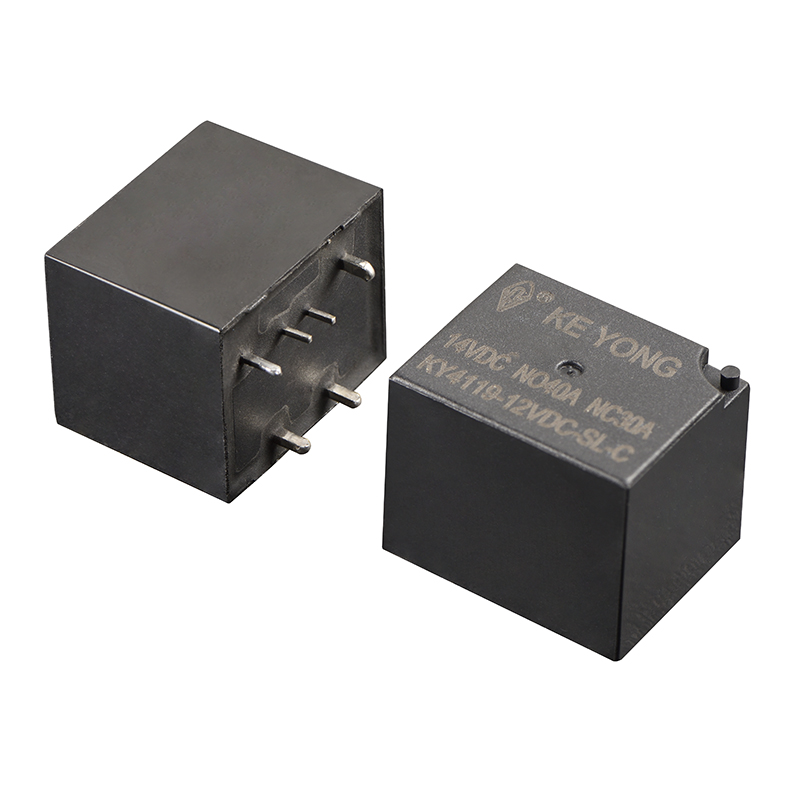

Por ejemplo, KEYONGRelé de PCB automotriz de alta corriente, modelo KY4119 (4120), admite clasificaciones de contacto de 30 A o 40 A a 14 V CC en condiciones de carga resistiva. Sus especificaciones también distinguen entre corriente de cierre y corriente de corte, lo cual es importante al evaluar cargas con altas corrientes de arranque.

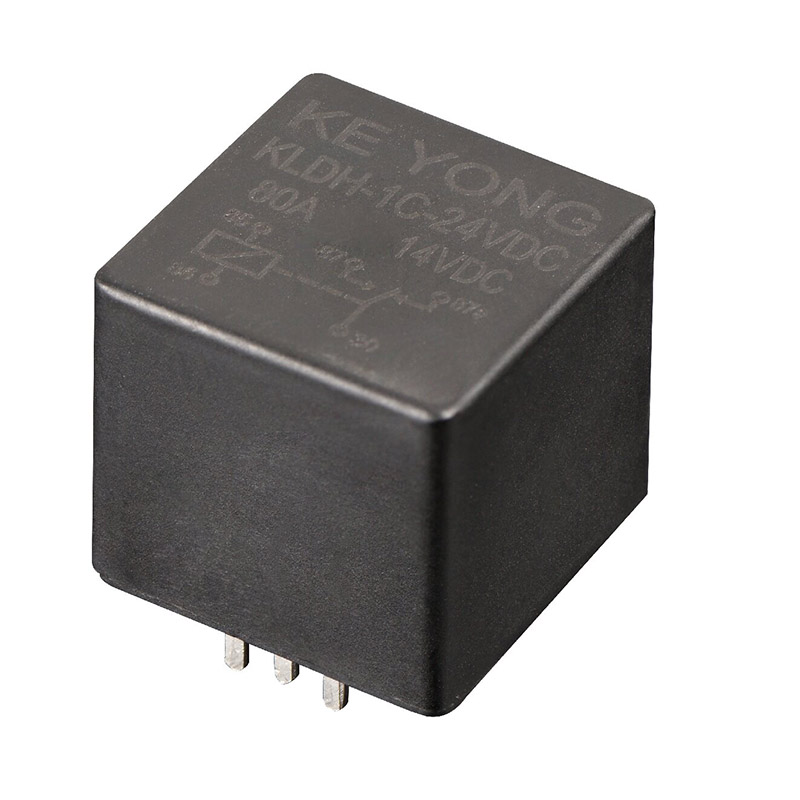

Para aplicaciones que requieren un rango actual o formato de instalación diferente, elRelé de alta corriente automotriz 100A, modelo KLDH (V7), ofrece otra opción a evaluar. Las clasificaciones de contacto enumeradas y las condiciones máximas de conmutación deben verificarse cuidadosamente porque el nombre del producto no significa que cada carga pueda conmutarse continuamente a 100 A.
Los contactos del relé transportan la carga conmutada, lo que hace que su material, resistencia de contacto y capacidad de conmutación sean importantes para el rendimiento a largo plazo.
Cuando un relé abre o cierra un circuito energizado, se puede formar un arco eléctrico entre los contactos. La gravedad depende de factores como la corriente, el voltaje, el tipo de carga y las condiciones de conmutación. Las cargas inductivas, incluidos motores y solenoides, pueden imponer exigencias diferentes a los contactos que las cargas resistivas.
Los diseños de alta corriente pueden incorporar materiales de contacto y estructuras internas destinadas a condiciones de conmutación más exigentes. Algunos modelos también incluyen funciones de control de arco. Por ejemplo, el relé KLDH (V7) de KEYONG incluye imanes de explosión incorporados como parte de su diseño de control de arco.
Los relés automotrices estándar siguen siendo adecuados para cargas dentro de sus límites especificados. Por lo tanto, la comparación relevante no es simplemente si un relé se describe como estándar o de alta corriente, sino si sus capacidades de contacto y características de conmutación coinciden con el circuito previsto.
Antes de finalizar un modelo, los ingenieros deben revisar el voltaje y la corriente nominales, las condiciones máximas de conmutación, la resistencia eléctrica y la información de límite de carga del fabricante.
Tanto los relés automotrices estándar como los de alta corriente utilizan una bobina de control para operar los contactos. Aplicar el voltaje correcto a la bobina crea la fuerza magnética que cambia el estado del contacto.
Los voltajes comunes de las bobinas de los relés automotrices incluyen 12 VCC y 24 VCC, aunque las opciones disponibles varían según el modelo. El voltaje de la bobina debe coincidir con el circuito de control y se debe considerar el consumo de energía de la bobina cuando funcionan varios relés en el mismo sistema.

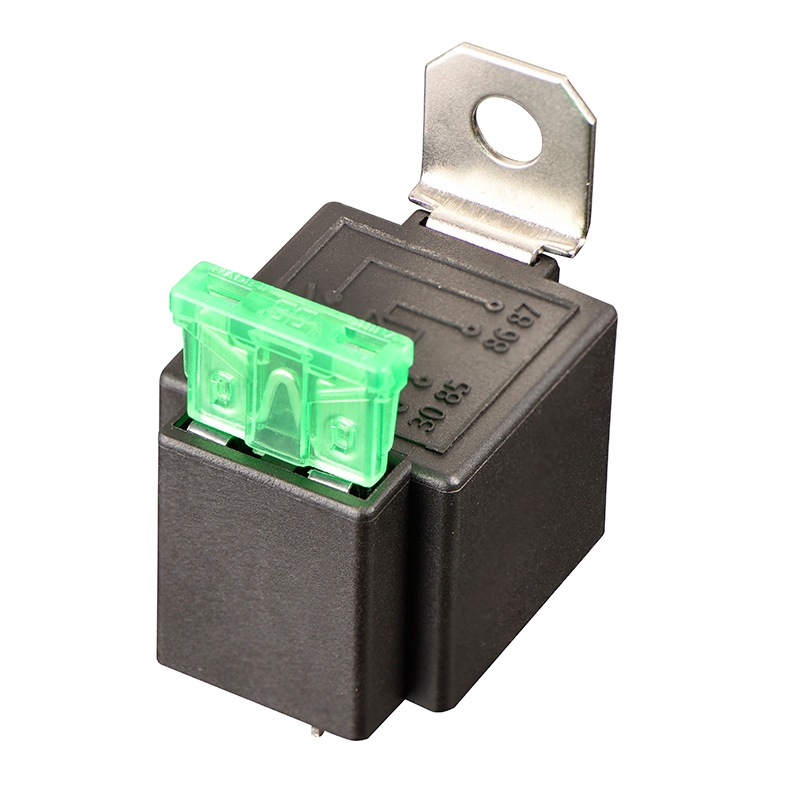

El relé de alta corriente KLDH (V7) de KEYONG enumera opciones de bobina de 12 VCC y 24 VCC. ElGama de relés para automociónTambién incluye diferentes tipos de relés para el control eléctrico general de vehículos, lo que brinda a los ingenieros un punto de partida al comparar los requisitos de las bobinas, las configuraciones de contactos y las opciones de montaje.
En el caso de los módulos de control electrónicos, también merece la pena comprobar si un relé requiere un diodo o una resistencia para la supresión de la bobina. Estas opciones pueden afectar el circuito de accionamiento, los requisitos de polaridad y el comportamiento de liberación del relé. Deben seleccionarse según el diseño del circuito en lugar de agregarse sin verificación.
La compatibilidad física es otra diferencia práctica entre los diseños de relés automotrices.
Los relés automotrices estándar están disponibles en diferentes tamaños de paquete y disposiciones de terminales. Dependiendo del modelo, pueden usar terminales enchufables, terminales de conexión rápida o pines de PCB. Los relés de alta corriente también pueden diseñarse para integración en PCB o para instalación en un zócalo de relé dedicado.
Para módulos electrónicos compactos, elRelé de PCB automotriz de alta corrienteofrece un formato montado en PCB con opciones selladas y abiertas. Sus configuraciones enumeradas incluyen dimensiones de terminales americanas y europeas, que pueden ayudar a los ingenieros a evaluar la compatibilidad con un ensamblaje existente.

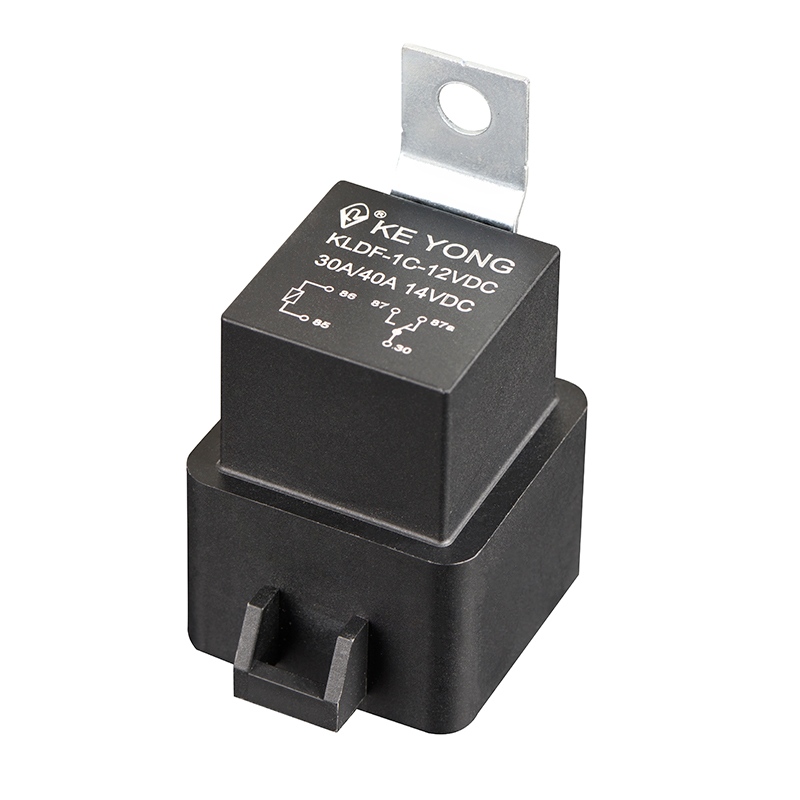

Para la distribución de energía de vehículos u otras instalaciones donde se prefiere una disposición enchufable, elRelé automotriz tipo cubiertoEs otro modelo a considerar. Admite configuraciones de instalación relacionadas con PCB y complementos, con opciones de protección especificadas para el producto.
Antes de seleccionar un relé, compare sus dimensiones generales, disposición de terminales, método de montaje, compatibilidad de enchufes y espacio libre disponible. Un relé con una clasificación de corriente adecuada aún puede no ser adecuado si no se ajusta al conjunto existente o no se conecta correctamente al mazo de cables.
Los relés automotrices funcionan en entornos donde los cambios de temperatura y la vibración mecánica pueden afectar el rendimiento de los componentes. Los requisitos varían según la ubicación de la instalación, desde módulos electrónicos protegidos hasta áreas expuestas a temperaturas más altas y vibraciones más severas.
El rango de temperatura de funcionamiento de un relé debe evaluarse junto con su carga eléctrica. El calentamiento de los contactos, la frecuencia de conmutación, los componentes circundantes y las condiciones del gabinete pueden influir en la temperatura experimentada durante el funcionamiento.
Las especificaciones de producto KLDH (V7) y KY4119 (4120) de KEYONG enumeran un rango de temperatura de funcionamiento de -40 °C a +125 °C. El KLDH (V7) también figura con opciones de construcción selladas y a prueba de polvo, mientras que el KY4119 (4120) está disponible en tipos sellados y abiertos.
Estas especificaciones proporcionan una base de comparación, pero no significan que cada configuración funcionará de manera idéntica en todas las condiciones. Los ingenieros deben verificar las clasificaciones y la estructura de protección exactas del modelo en comparación con el entorno de instalación previsto.
El relé más adecuado es aquel que cumple con los requisitos eléctricos, mecánicos y ambientales de la aplicación sin introducir una complejidad de diseño innecesaria.
Utilice las siguientes comprobaciones al comparar un relé estándar con un modelo de alta corriente:
Determine la carga real:Establezca la corriente de funcionamiento normal, la corriente de arranque o de irrupción, el voltaje de suministro y el tipo de carga.
Verificar calificaciones de contactos:Verifique las condiciones de carga nominal y los límites máximos de conmutación en lugar de confiar en una cifra actual general.
Coincide con las especificaciones de la bobina:Confirme el voltaje de la bobina, el consumo de energía y cualquier requisito de los componentes de supresión.
Comprobar compatibilidad de montaje:Revise las dimensiones, la disposición de los terminales, los requisitos de los zócalos y el diseño de la PCB.
Evaluar las condiciones de operación:Considere la temperatura ambiente, la vibración, la humedad, el polvo y la frecuencia de conmutación.
Revisar los requisitos de vida útil:Compare la resistencia eléctrica y mecánica en condiciones relevantes para la aplicación.
Por ejemplo, un relé compacto clasificado para la carga prevista puede ser apropiado para un tablero de control con espacio de instalación limitado. Es posible que se necesite un relé con un diseño de contacto de alta corriente más adecuado para un circuito de distribución de energía. La decisión final debe basarse en las especificaciones completas y las condiciones operativas reales.
No. Un relé de alta corriente es útil cuando las condiciones de carga y conmutación requieren sus capacidades. Para circuitos de menor corriente, puede ser suficiente un relé estándar con las clasificaciones eléctricas y ambientales correctas.
Sí, si las clasificaciones del relé admiten la corriente de funcionamiento, la corriente de arranque, el voltaje y las condiciones de conmutación del motor. Las cargas del motor son inductivas, por lo que los ingenieros deben prestar especial atención a la corriente de entrada, los arcos de contacto y la resistencia eléctrica.
Confirme el voltaje de la bobina, la disposición de los contactos, la corriente y el voltaje nominales, las condiciones máximas de conmutación, el rango de temperatura de funcionamiento, las dimensiones de los terminales, el estilo de montaje y el tipo de protección. Para proyectos OEM, las muestras y la documentación técnica pueden ayudar a verificar la compatibilidad antes de realizar los pedidos de producción.
Un relé automotriz de alta corriente describe un relé destinado a cargas eléctricas exigentes. Un relé de PCB automotriz de alta corriente identifica específicamente un diseño destinado al montaje en placa de circuito impreso. La versión de PCB debe cumplir tanto con los requisitos eléctricos de la aplicación como con las limitaciones mecánicas y de diseño del conjunto.
La distinción entre un relé automotriz estándar y un modelo de alta corriente se reduce a la carga eléctrica, el comportamiento de conmutación, los requisitos de montaje y el entorno operativo. Comparar estos factores ayuda a los ingenieros a evitar seleccionar un relé basándose únicamente en la clasificación actual.
KEYONG ofrece opciones de relés automotrices para control eléctrico general de vehículos y aplicaciones de mayor corriente. Para identificar un modelo adecuado para un proyecto OEM, proporcione el voltaje de la bobina, la corriente de carga, la configuración de contactos, el tipo de montaje y las condiciones de funcionamiento requeridos cuando solicite información técnica o una cotización.
