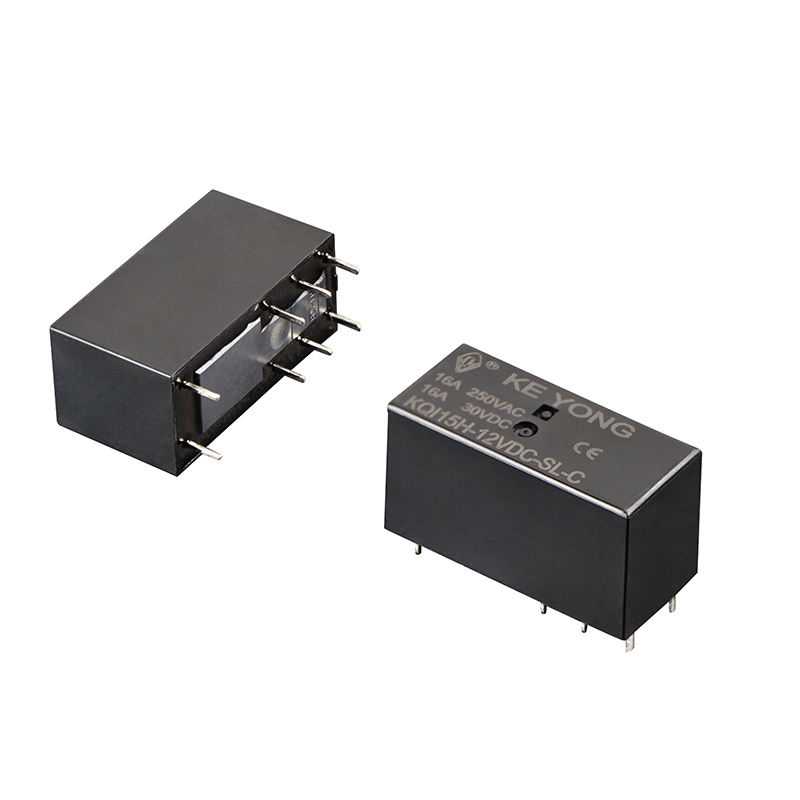

NINGBO KEYONG JINGSHENG APARATO ELÉCTRICO CO., LTD. suministra el relé miniatura de alta potencia de 16 A y 20 A KQI15H (115FH), que presenta una rigidez dieléctrica de 5 kV, un tamaño compacto y una distancia de fuga de 10 mm para un rendimiento confiable de conmutación de carga alta. Diseñado para montaje en PCB de alta densidad, se usa ampliamente en aires acondicionados, máquinas expendedoras, fotocopiadoras, televisores con control remoto y otros equipos eléctricos domésticos o comerciales que requieren un control de energía estable y seguro.
Elija según la corriente de carga
Para electrodomésticos estándar y sistemas de control de carga media, suele ser suficiente un relé de 16 A. Para equipos con mayor corriente de arranque o operación continua de carga pesada, se recomienda un relé de 20 A para mejorar la estabilidad y durabilidad.
Confirmar los requisitos de voltaje de la bobina
Los diferentes sistemas requieren diferentes voltajes de bobina, como 5 V, 12 V, 24 V o 48 V CC. Seleccionar la especificación de bobina correcta ayuda a garantizar el funcionamiento confiable del relé y protege el circuito de control.
Considere el entorno de instalación
Para aplicaciones que involucran vibración, fluctuación de temperatura o ciclos operativos prolongados, seleccionar un relé con materiales de contacto estables y un fuerte rendimiento de aislamiento es importante para una confiabilidad a largo plazo.
Evaluar el espacio y la estructura de la PCB
El diseño en miniatura ayuda a reducir el espacio que ocupa la PCB y al mismo tiempo mantiene una capacidad de conmutación de alta corriente, lo que lo hace adecuado para productos electrónicos compactos y módulos de control inteligentes.
Alta capacidad de conmutación
Diseñado para aplicaciones de conmutación de carga de 16 A y 20 A, el relé mantiene un rendimiento eléctrico estable en condiciones de trabajo continuo. Es adecuado para equipos de alta potencia que requieren un control de corriente confiable y una operación de contacto duradera.
Estructura miniatura compacta
La estructura de relé de PCB en miniatura ayuda a optimizar el espacio de instalación dentro de los dispositivos electrónicos mientras mantiene un excelente aislamiento y confiabilidad de conmutación. Es una opción ideal para sistemas eléctricos compactos y módulos de control inteligentes.
Rendimiento de contacto estable
Los materiales de contacto de alta calidad mejoran la conductividad y la resistencia al arco, lo que reduce el desgaste de los contactos durante operaciones de conmutación frecuentes y ayuda a prolongar la vida útil del relé.
Bajo consumo de energía de la bobina
El diseño optimizado del serpentín reduce el consumo de energía y la generación de calor durante el funcionamiento, lo que respalda los sistemas electrónicos energéticamente eficientes y mejora la estabilidad general del equipo.
Excelente seguridad eléctrica
El relé se fabrica bajo estrictos estándares de calidad y se prueba con equipos de inspección avanzados para garantizar un rendimiento de aislamiento confiable y seguridad operativa en aplicaciones exigentes.

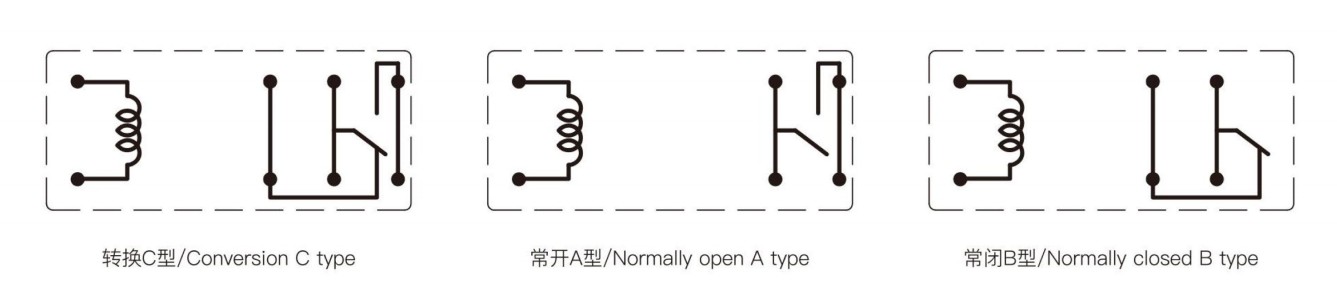

| Acuerdo de contacto | ABECEDARIO |
| Resistencia de contacto | ≤100mΩ |
| Material de contacto | Aliado de plata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 16A 250VCA/16A 30VCC |
| Tensión de conmutación máxima | 440 VCA/125 VCC |
| Corriente de conmutación máxima | 16A |
| Potencia de conmutación máxima | 4000VA |
| Resistencia eléctrica (Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10⁴operaciones |
| Resistencia eléctrica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,4 W (largo) | |||||||
| Tensión nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistencia de la bobina (Ω±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tensión de recogida (máx.) | 70% (tensión nominal) | |||||||
| Tensión de caída (mín.) | 10% (tensión nominal) | |||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 150% (tensión nominal) | |||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 1000MQ(500 VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Entre bobina y contactos | 5000 VCA 1 min. |
|
|
Entre contactos abiertos | 1000 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤15 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤8ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a las vibraciones | 10Hz~150Hz | |
| Peso | Aproximadamente 15g | |
| Construcción | Sellado a prueba de fundente | |
El relé miniatura de alta potencia KEYONG 16A 20A se usa ampliamente en diversas industrias y sistemas de control eléctrico, que incluyen:
●Electrodomésticos
●Sistemas domésticos inteligentes
●Equipos de automatización industrial.
●Dispositivos de comunicación
●Sistemas de carga y almacenamiento de energías renovables.
●Sistemas de seguridad y vigilancia.
●Electrónica automotriz
●Sistemas de control inteligentes
●Equipo de administración de energía
●Tableros de control PCB
Como fábrica de relés con experiencia en China, KEYONG trabaja en estrecha colaboración con clientes de América del Norte, Europa, el sudeste asiático, Medio Oriente y América del Sur para brindar soluciones de relés para diferentes entornos industriales.
1. ¿Cuál es la diferencia entre un relé de 16 A y un relé de 20 A?
La principal diferencia es la capacidad de corriente de conmutación. Un relé de 20 A puede manejar una corriente de carga más alta y es más adecuado para equipos con cargas eléctricas pesadas o requisitos de corriente de arranque elevados.
2. ¿Se puede utilizar este relé de potencia en miniatura para montaje en PCB?
Sí. El relé está diseñado para aplicaciones de montaje en PCB y es adecuado para sistemas de control eléctrico compactos y equipos de automatización.
3. ¿KEYONG admite la personalización OEM?
Sí. KEYONG proporciona soluciones de relés personalizadas y OEM basadas en las especificaciones del cliente, incluido el voltaje de la bobina, la configuración de terminales y los requisitos de la aplicación.
4. ¿Cómo garantiza KEYONG la calidad del relé?
KEYONG sigue estrictos procedimientos de gestión de calidad ISO9001 y utiliza equipos avanzados de producción y prueba automatizados. Todos los productos se someten a una inspección exhaustiva y cumplen con los estándares de certificación internacionales como UL, TUV, CE, RoHS y CQC.
Fábrica de relés profesionales en China
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. se estableció en 2012 y se ha convertido en un fabricante de relés a gran escala con una capacidad de producción anual que supera los 80 millones de piezas. La fábrica tiene una superficie de 12.000 metros cuadrados y está equipada con múltiples líneas de prueba y producción automatizadas.
Equipos de fabricación avanzados
KEYONG utiliza sistemas de fabricación inteligentes que incluyen:
●Máquinas de montaje automáticas.
●Máquinas de inspección por visión industrial.
●Equipos de bobinado y soldadura.
●Máquinas de prueba automáticas
●Sistemas de remachado e inspección.
●Equipo de limpieza ultrasónica
●Máquinas de ajuste de parámetros.
Estas instalaciones avanzadas ayudan a garantizar la consistencia del producto y la eficiencia de producción de cada relé de potencia en miniatura.
Estricto sistema de control de calidad
La calidad del producto sigue siendo el enfoque principal en cada proceso de fabricación. Cada relé se somete a pruebas e inspecciones exhaustivas antes de la entrega.
Nuestros productos cumplen con estándares y certificaciones internacionales que incluyen:
●Certificación UL
●Certificación TUV
●Certificación CQC
●Certificación CE
●Cumplimiento de RoHS
●ISO9001:2015 Sistema de Gestión de Calidad
Soporte de relés OEM y personalizado
Como proveedor profesional de relés, KEYONG admite soluciones de relés OEM y personalizadas según los requisitos del cliente, que incluyen:
●Personalización del voltaje de la bobina
●Ajuste de la estructura terminal
●Concordancia del mazo de cables y del zócalo
●Selección de relé basada en aplicaciones
●Soporte técnico para la integración de PCB.
