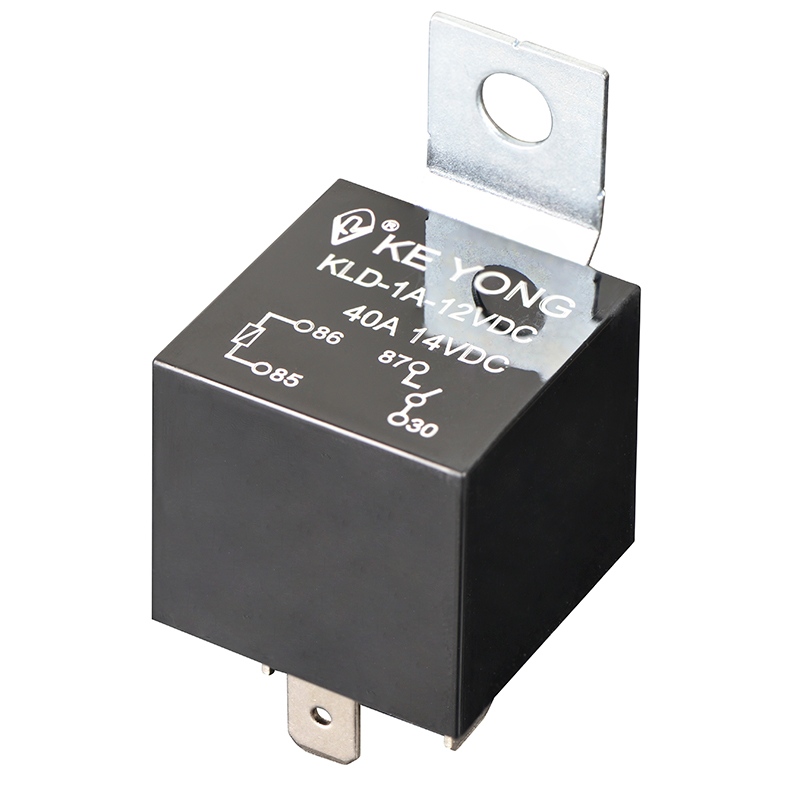

Relé de potencia automotriz de conmutación de 40 A y 4 pines fabricado por NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. es un interruptor electromecánico diseñado para controlar circuitos eléctricos de alta corriente en vehículos mediante una señal de control de baja corriente. Actúa como un "interruptor de encendido controlado a distancia", que permite el funcionamiento seguro y eficiente de componentes automotrices como faros, bocinas, bombas de combustible, ventiladores, sistemas de aire acondicionado y otros accesorios de alta carga.
Este tipo de relé se usa ampliamente en sistemas eléctricos automotrices, equipos industriales y modificaciones de vehículos no originales, donde se requiere una conmutación confiable de alta corriente sin sobrecargar el interruptor de control o la ECU.
El relé funciona utilizando una pequeña señal eléctrica (entrada de bobina) para activar un interruptor electromagnético interno:
Una señal de baja corriente energiza la bobina (PIN 85/86 en lógica de relé estándar)
La fuerza electromagnética cierra o abre los contactos internos.
Alta corriente (hasta 40 A) fluye a través del circuito de carga (PIN 30/87)
Esto permite que un sistema de control de baja potencia administre de forma segura dispositivos de alta potencia sin exposición directa a la carga.
1. Cargar el requisito actual
Elija un relé con al menos un margen de 20 a 30 % por encima de la carga real
Para carga de 30 A → elija un relé de 40 A por seguridad
2. Configuración de pines
4 pines (SPST) → conmutación ON/OFF más sencilla
5 pines (SPDT) → conmutación entre dos salidas
3. Voltaje de la bobina
Opciones comunes: 12 V CC (vehículos de pasajeros estándar)
Algunas aplicaciones pueden requerir 24 V (vehículos comerciales)
4. Condiciones ambientales
Resistencia a la temperatura (preferiblemente de -40 °C a 125 °C)
Estructura sellada o a prueba de polvo para uso en el compartimiento del motor

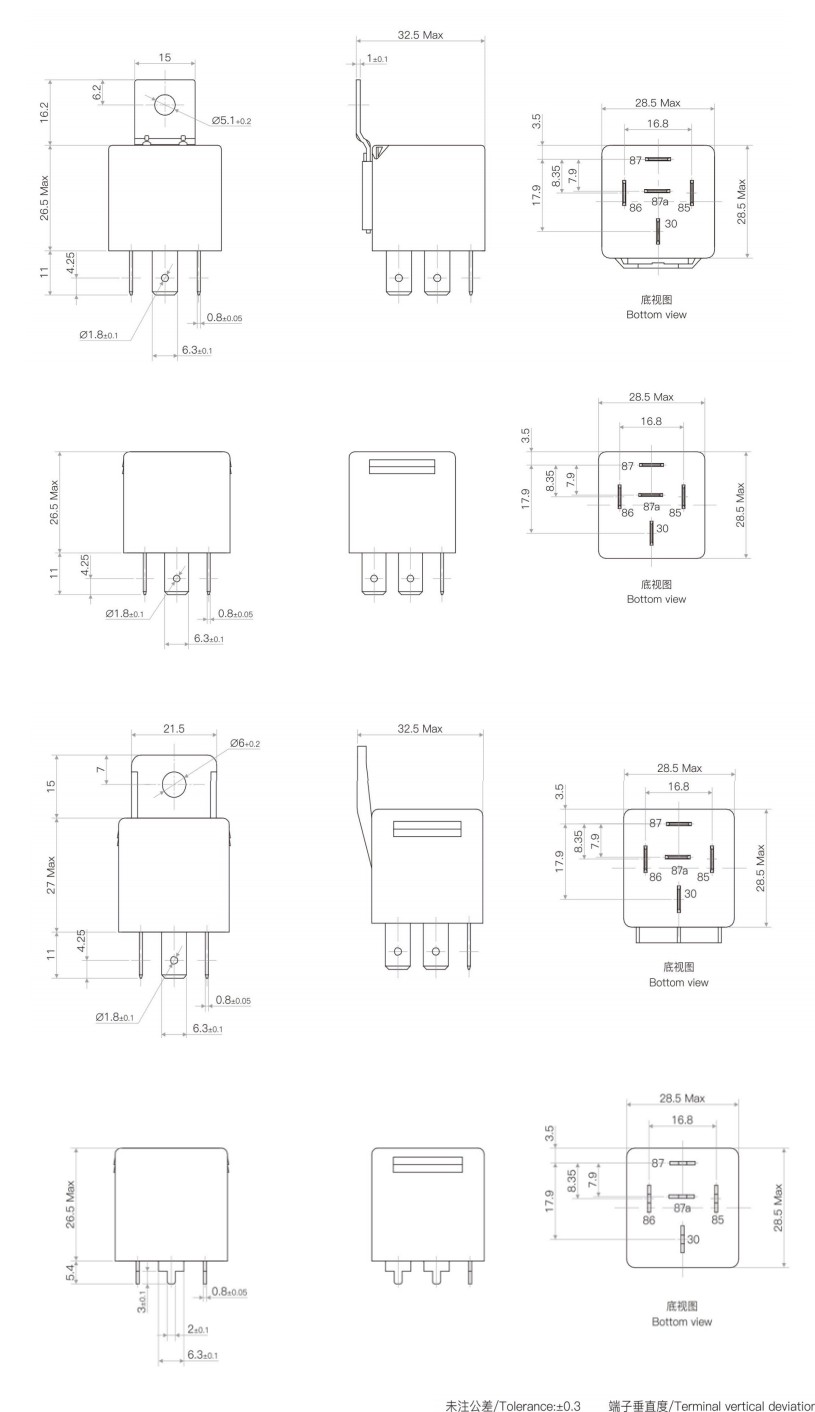

5. Tipo de montaje
Tipo enchufable (enchufe estándar)
Montaje en PCB (integración electrónica)
Tipo de soporte (instalación industrial)
| Acuerdo de contacto | 1/2A, 1/2B 1/2C |
| Caída de voltaje (a 10A) | ≤200mV |
| Material de contacto | Aleación de plata: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Calificación de contacto | 30A/40A/60A 14 VCC |
| Tensión de conmutación máxima | Ver “Curva límite de carga” |
| Corriente de conmutación máxima | 60A (resistivo 14 VCC) |
| Carga mínima de contacto | 1A 6 VCC |
| Resistencia eléctrica (Frecuencia: 900 ops/h) | 1×10⁵ operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 1,6W | 1,8W | 1,6W | 1,8W | 1,8W | 2.0W |
| Tensión nominal (VCC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Resistencia de la bobina (Q±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| Resistencia paralela(Ω) |
|
680 |
|
2700 |
|
2700 |
| Tensión de recogida (máx.) | 65% (tensión nominal) | |||||
| Tensión de caída (mín.) | 10% (tensión nominal) | |||||
| Voltaje de sobremarcha máximo permitido (VCC) | 150% (tensión nominal) | |||||
| nivel de aislamiento | Clase B/Clase F | |
| resistencia de aislamiento | 100 MΩ (500 VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Rigidez dieléctrica (entre bobina y contactos) | 500 VCA minuto |
| Rigidez dieléctrica (entre contactos abiertos) | 500 VCA minuto | |
| Tiempo de funcionamiento (a tensión nominal) | ≤10 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤10 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+125℃ | |
| Resistencia a las vibraciones | 5 Hz ~ 22,3 Hz 10 mm Doble amplitud | |
| 22,3 Hz ~ 500 Hz 98 m/s² | ||
| Resistencia a los golpes | 294m/s² | |
| Peso | Aproximadamente 36 g. | |
| Construcción | A prueba de polvo | |
| Característica | Relé estándar de gama baja | Relé de potencia automotriz 40A |
|---|---|---|
| Capacidad actual | 20–30A | ✔ Hasta 40A |
| Durabilidad | Medio | ✔ Resistencia de ciclo alto |
| Resistencia al calor | Limitado | ✔ Amplio rango de temperatura |
| Ámbito de aplicación | Circuitos básicos | ✔ Sistemas automotrices de servicio pesado |
| Fiabilidad | Moderado | ✔ Estable bajo vibración/carga |
En comparación con relés genéricos de bajo costo, un relé automotriz de 40 A de alta calidad ofrece una mejor estabilidad térmica, una vida eléctrica más larga y un rendimiento de conmutación más consistente, especialmente en entornos de alta carga.
1. Alta capacidad de corriente (clasificación de 40 A)
●Admite una carga de conmutación de hasta 40 amperios
●Adecuado para aplicaciones automotrices de servicio pesado
●Rendimiento estable bajo operación continua
2. Estructura compacta de 4 pines
●Diseño de cableado simple
●Fácil instalación y reemplazo
●Compatible con enchufes de relé ISO estándar
3. Rendimiento de conmutación confiable
●Diseño de bobina electromagnética fuerte
●Baja resistencia de contacto
●Operación estable bajo vibración y condiciones de la carretera.
4. Amplia gama de aplicaciones
●Sistemas de iluminación para automóviles.
●Ventiladores de refrigeración y sistemas HVAC
●Bombas de combustible y circuitos de control de la ECU
●Vehículos modificados y accesorios de posventa.
5. Solución de control rentable
●Reduce la carga en interruptores y módulos de control.
●Extiende la vida útil de los componentes eléctricos.
●Minimiza la complejidad del cableado
●Sistemas de control de faros de automóviles.
●Sistemas de bocina y alarma.
●Control del ventilador de refrigeración eléctrico
●Cambio de bomba de combustible
●Modificación de mazos de cables
●Circuitos de control de automatización industrial.
●Sistemas para vehículos marinos y todoterreno.
P1: ¿Qué significa “4 PIN” en este relé?
Un relé de 4 pines incluye dos terminales de bobina (85/86) y dos terminales de conmutación (30/87), utilizados para un control simple de encendido/apagado.
P2: ¿Puede un relé de 40 A reemplazar a un relé de 30 A?
Sí. Un relé de 40 A puede reemplazar de forma segura un relé de 30 A siempre que la disposición del zócalo y de las clavijas coincidan.
P3: ¿Qué sucede si la carga supera los 40 A?
Exceder la corriente nominal puede causar sobrecalentamiento, soldadura de contactos o falla del relé. Elija siempre un relé con un margen de seguridad.
P4: ¿Es adecuado para la instalación en el compartimento del motor?
Sí, si el relé está clasificado para altas temperaturas (normalmente -40 °C a 125 °C) y tiene protección a prueba de polvo.
El relé de potencia automotriz con conmutación de 4 pines y 40 A es un componente fundamental para el control seguro y eficiente de alta corriente en sistemas industriales y automotrices. Con su gran capacidad de carga, diseño compacto y rendimiento de conmutación estable, es una solución ideal tanto para fabricantes OEM como para aplicaciones de posventa.
Para compradores e ingenieros, seleccionar un relé confiable garantiza no solo la estabilidad del sistema sino también seguridad a largo plazo y costos de mantenimiento reducidos.
