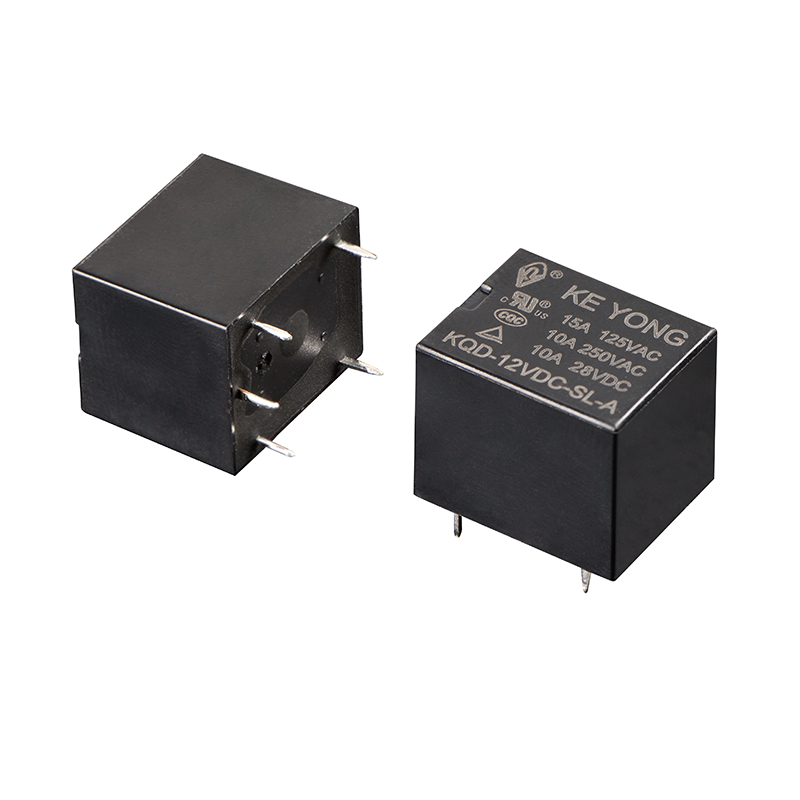

El relé de potencia cúbica KQD (T73) de 4 PIN y 5 PIN está diseñado para aplicaciones de conmutación de alta corriente en electrónica automotriz, sistemas de control industrial, electrodomésticos y equipos de administración de energía. Con un tamaño compacto, un rendimiento de contacto estable, un bajo consumo de energía de la bobina y una capacidad de conmutación confiable, este relé proporciona una solución eficiente y duradera para aplicaciones de montaje de PCB.
| Nuestro relevo | Relevo ordinario |
|---|---|
| Alta capacidad de corriente | Corriente de conmutación más baja |
| Resistencia de contacto estable | Fácil oxidación |
| Estructura cúbica compacta | tamaño más grande |
| Larga vida útil | Vida útil más corta |
| Soporte OEM/ODM | Personalización limitada |
Fabricación automatizada de alta precisión
KEYONG opera múltiples líneas de producción automatizadas avanzadas equipadas con:
●Máquinas automáticas de bobinado y soldadura.
●Equipo de montaje inteligente
●Sistemas de inspección por visión industrial.
●Máquinas de prueba de precisión
●Máquinas remachadoras y ajustadoras de parámetros.
●Equipo de limpieza ultrasónica
●El estricto control de producción ayuda a garantizar una consistencia estable del producto y una calidad confiable de los lotes.
Estricto sistema de gestión de calidad
Como fábrica de relés con experiencia en China, KEYONG sigue estrictamente los estándares de gestión de calidad ISO9001 en todos los procesos de inspección, producción, pruebas y embalaje de materias primas.
Cada relé se somete a pruebas de rendimiento exhaustivas antes del envío para garantizar un rendimiento eléctrico y mecánico estable.
Certificaciones Internacionales
Los productos han obtenido múltiples certificaciones internacionales, que incluyen:
●Certificación UL
●Certificación TUV
●Certificación CE
●Certificación CQC
●Cumplimiento de RoHS
CE
CCC
RoHS
TUV
UL
Estas certificaciones ayudan a los clientes a cumplir con diferentes requisitos de seguridad y acceso al mercado.

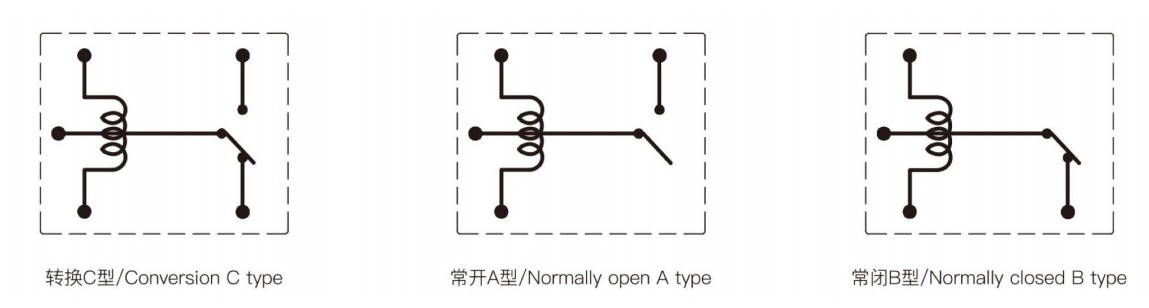

| Acuerdo de contacto | ABECEDARIO |
| Resistencia de contacto | ≤100mΩ(1A 6 VCC) |
| Material de contacto | Aliado de plata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 7A/10A/15A 250VCA/28VCC, 15A 125VCA |
| Tensión de conmutación máxima | 277 VCA/30 VCC |
| Corriente de conmutación máxima | 15A |
| Potencia de conmutación máxima | 2770VA/300W |
| Resistencia eléctrica (Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10⁴operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷ps |
| Consumo de energía (W) | 0,36 W (largo) | 0,45 W (profundidad) | ||||||||||||||
| Tensión nominal (VCC) | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 |
| Resistencia de la bobina (Q±10%) | 69.4 | 100 | 225 | 400 | 900 | 1600 | 3600 | 6400 | 55 | 80 | 180 | 320 | 720 | 1280 | 2880 | 5120 |
| Tensión de recogida (máx.) | 75% (tensión nominal) | |||||||||||||||
| Tensión de caída (mín.) | 10% (tensión nominal) | |||||||||||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 130% (tensión nominal) | |||||||||||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 100 MΩ (500 VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Entre bobina y contactos | 1500 VCA 1 min. |
|
|
Entre contactos abiertos | 1000 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤10 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤5 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a la vibración (doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 9g | |
| Construcción | Sellado a prueba de fundente | |
1.¿Cuál es la diferencia entre los relés de potencia cúbicos de 4 PIN y 5 PIN?
Un relé de 4 PIN se utiliza generalmente para aplicaciones de conmutación estándar con funciones de control básicas. Un relé de 5 PIN generalmente incluye un terminal adicional para configuraciones de circuito normalmente cerrado o de conmutación, lo que proporciona opciones de control más flexibles.
La selección depende del diseño del circuito y los requisitos de la aplicación.
2. ¿Se puede utilizar este relé en aplicaciones automotrices?
Sí. El relé de potencia cúbica de 4 pines y 5 pines de KEYONG se usa ampliamente en sistemas electrónicos automotrices, como control de iluminación, sistemas de aire acondicionado, administración de baterías y control de energía auxiliar.
Su capacidad de conmutación estable y su resistencia a las vibraciones lo hacen adecuado para entornos automotrices.
3. ¿Qué industrias suelen utilizar relés de potencia cúbicos?
Los relés de potencia cúbicos se utilizan comúnmente en:
●Electrónica automotriz
●Automatización industrial
●Electrodomésticos
●Sistemas de energía renovable
●Sistemas de seguridad
●Dispositivos de comunicación
Son especialmente adecuados para equipos que requieren conmutación estable de corriente media y alta.
4. ¿KEYONG admite soluciones de relé personalizadas?
Sí. Como proveedor y fabricante profesional de relés en China, KEYONG admite servicios OEM y ODM según los requisitos técnicos del cliente y los escenarios de aplicación.
5. ¿Cómo garantiza KEYONG la calidad del producto?
KEYONG implementa un estricto control de calidad durante todo el proceso de fabricación. Los equipos de producción automatizados, los sistemas de prueba de precisión, los estándares de gestión ISO9001 y las certificaciones internacionales ayudan a garantizar una calidad estable del producto y un rendimiento confiable.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. es un fabricante profesional de relés en China que se especializa en relés para automóviles, relés de potencia, relés de señal, relés de nueva energía, relés intermitentes, relés de limpiaparabrisas intermitentes, enchufes para relés y soluciones de mazos de cables.
Con una capacidad de fabricación avanzada, un sólido soporte técnico y una experiencia de servicio integral, KEYONG se ha convertido en un proveedor de relés confiable para clientes nacionales e internacionales que buscan productos de relés confiables y cooperación a largo plazo.
Si está buscando un fabricante, proveedor o fábrica confiable de Relé de potencia cúbica de 4 pines y 5 pines en China, KEYONG ofrece soluciones profesionales con calidad estable y un servicio eficiente.
