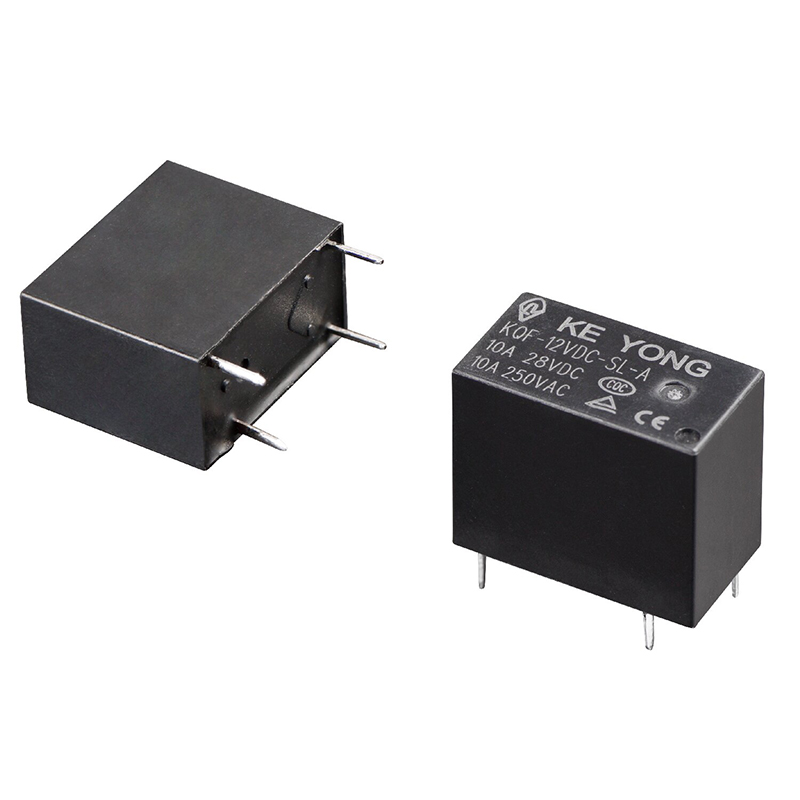

El relé de PCB en miniatura KQF (32F) 5A/250VAC de NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. es una solución de relé compacta y confiable diseñada para sistemas de control industrial, equipos HVAC, dispositivos domésticos inteligentes, sistemas de seguridad, fuentes de alimentación y electrodomésticos. Con un rendimiento de conmutación estable y un diseño de aislamiento reforzado, es adecuado para aplicaciones de PCB de alta densidad que requieren confiabilidad y seguridad eléctrica a largo plazo.
●Admite capacidad de conmutación de 5A, 10A, 16A y 20A

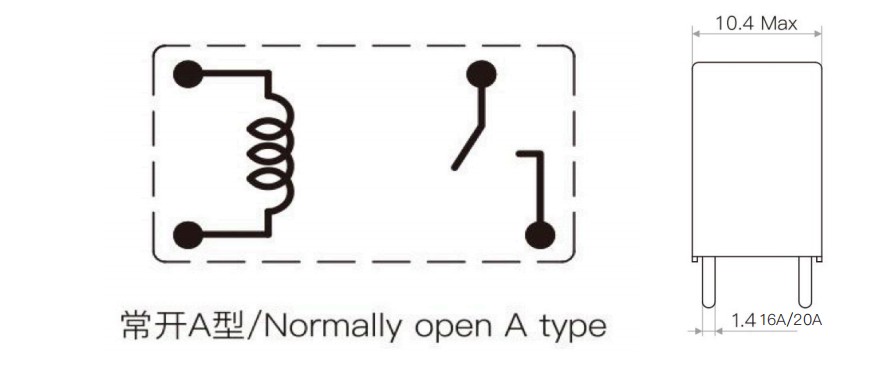

●Configuración de contacto SPST-NO (1 forma A)
● Rigidez dieléctrica de 4 kV entre la bobina y los contactos para mejorar la seguridad del aislamiento
●Opciones de bajo consumo de energía de la bobina: 200 mW y 450 mW

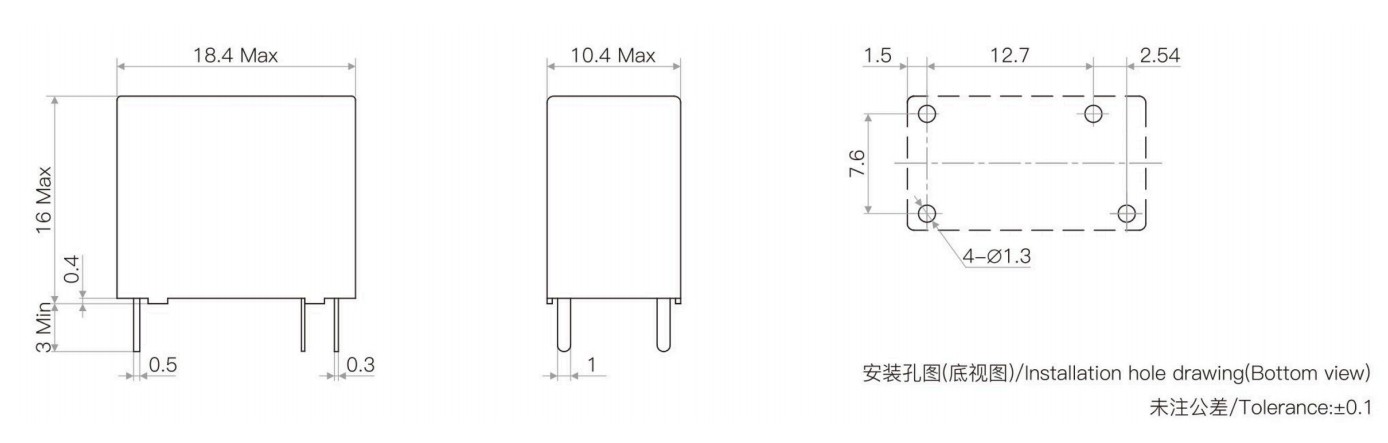

●Estructura subminiatura compacta para un diseño de PCB que ahorra espacio
●Diseño de terminal de PCB estándar para una fácil instalación y reemplazo
●Disponibles tipos sellados con plástico y a prueba de fundente.
●Cumple con RoHS para estándares ambientales globales
●Ayuda a reducir la generación de calor y el consumo de energía.
●Adecuado para tableros de control electrónicos compactos
●Rendimiento de conmutación estable en condiciones de trabajo continuo
●Fácil integración en sistemas de automatización y electrodomésticos.
●Operación confiable para una larga vida útil
| Acuerdo de contacto | A |
| Resistencia de contacto | ≤50mQ |
| Material de contacto | Aleación de plata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 5A/10A 250VCA, 10A 125VCA/30VCC, 16A 250VCA |
| Tensión de conmutación máxima | 250 VCA/30 VCC |
| Corriente de conmutación máxima | 20A |
| Potencia de conmutación máxima | 2500VA/300W |
| Resistencia eléctrica (Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10⁴operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,45 W (largo) | 0,2 W (alto) | ||||||||||||
| Tensión nominal (VCC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Resistencia de la bobina (Ω±10%) | 20 | 55.5 | 80 | 180 | 320 | 720 | 1280 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Tensión de recogida (máx.) | 75% (tensión nominal) | |||||||||||||
| Tensión de caída (mín. | 5% (tensión nominal) | |||||||||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 130% (tensión nominal) | |||||||||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 1000 MΩ (500 VCC) | |
| Fuerza dielectrc (corriente de fuga 1mA) | Entre bobina y contactos | 4000 VCA 1 min. |
| Entre contactos abiertos | 1000 VCA 1 min. | |
| Tiempo de funcionamiento (a tensión nominal) | ≤8ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤5 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistencia a los golpes | Funcional | 294m/s² |
| Destructivo | 980m/s² | |
| Resistencia a la vibración (doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 4,6 g. | |
| Construcción | Sellado a prueba de fundente | |
El relé de PCB en miniatura KQF (32F) de 5 A/250 VCA está diseñado para un control de conmutación confiable en sistemas electrónicos compactos y aplicaciones de PCB de alta densidad. Con un rendimiento eléctrico estable, bajo consumo de energía y un diseño de aislamiento reforzado, se usa ampliamente en diversas industrias y equipos de control inteligente.
Es ampliamente utilizado en sistemas domésticos inteligentes, controladores HVAC, electrodomésticos, equipos de automatización industrial, sistemas de seguridad, dispositivos de comunicación y tableros de control de suministro de energía. Su tamaño compacto y su rendimiento de conmutación estable lo hacen adecuado para aplicaciones de PCB con espacio limitado.
1. ¿El relé admite montaje en PCB de alta densidad?
Sí. La estructura subminiatura compacta está diseñada para diseños de PCB de alta densidad y ayuda a ahorrar espacio de instalación dentro de equipos electrónicos mientras mantiene un rendimiento eléctrico confiable.
2.¿Cuál es la ventaja de la rigidez dieléctrica de 4kV?
La rigidez dieléctrica de 4 kV entre la bobina y los contactos mejora el rendimiento del aislamiento y la seguridad eléctrica. Ayuda a reducir el riesgo de interferencias eléctricas, cortocircuitos y roturas del aislamiento en entornos operativos exigentes.
3. ¿Este relé es adecuado para un funcionamiento continuo a largo plazo?
Sí. El relé está diseñado con materiales de contacto estables y una estructura interna confiable para mantener un rendimiento de conmutación constante durante el funcionamiento a largo plazo y las condiciones de conmutación frecuentes.
4.¿Están disponibles las versiones selladas?
Sí. Se encuentran disponibles tipos sellados con plástico y a prueba de fundente para admitir diferentes procesos de fabricación y ensamblaje de PCB.
5. ¿Cumple el relé las normas internacionales?
Sí. El producto cumple con RoHS y se fabrica bajo estrictos procedimientos de gestión de calidad para cumplir con los requisitos internacionales de seguridad y medio ambiente.
6. ¿Qué deben considerar los clientes antes de seleccionar un relé de PCB?
Los clientes deben confirmar:
●Corriente de carga nominal
●Voltaje de la bobina
●Espacio de instalación de PCB
●Frecuencia de conmutación
●Entorno operativo
●Requisitos de aislamiento
Elegir la especificación de relé correcta ayuda a mejorar la confiabilidad y la vida útil del equipo.
