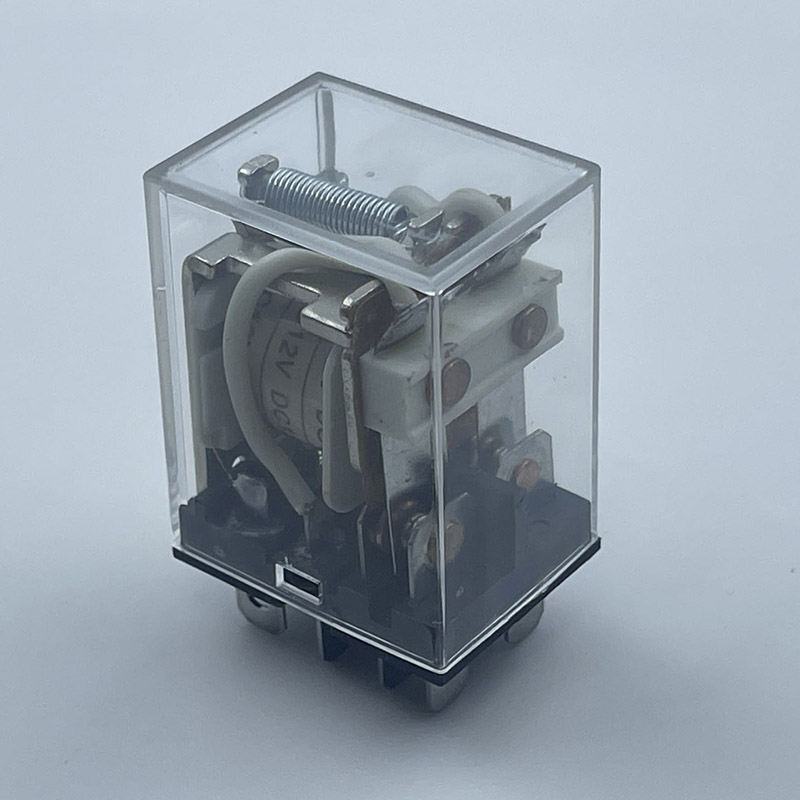

NINGBO KEYONG JINGSHENG APARATO ELÉCTRICO CO., LTD. El relé de potencia en miniatura con múltiples funciones KY13F (18F) es un relé compacto y de alta confiabilidad diseñado para aplicaciones de conmutación eficientes. Admite una capacidad de carga de hasta 20 A (1 polo) y 12 A (2 polos) con un bajo consumo de energía de la bobina y un rendimiento estable. Este relé de potencia en miniatura se usa ampliamente en electrodomésticos, sistemas de automatización, telecomunicaciones y equipos industriales. Con opciones de montaje en PCB y zócalo, indicador LED opcional, diodo y función de prueba, ofrece una instalación flexible y un mantenimiento sencillo. Cumple con RoHS y es adecuado para OEM y suministro a granel, garantiza durabilidad a largo plazo y funcionamiento constante en entornos exigentes.
| Característica | Relé de potencia en miniatura | Relé estándar |
|---|---|---|
| Tamaño | Compacto, compatible con PCB | tamaño más grande |
| Consumo de energía | Baja potencia de la bobina | Mayor uso de energía |
| Velocidad de conmutación | Respuesta más rápida | Acción mecánica más lenta |
| Integración de PCB | Soldadura automatizada sencilla | Idoneidad limitada de PCB |
| Fiabilidad | Alta estabilidad, larga vida | Durabilidad moderada |
| Rango de aplicación | Electrónica, automatización, dispositivos inteligentes. | Control industrial básico |
Conmutación de alta confiabilidad
La resistencia de contacto estable garantiza una confiabilidad de conmutación a largo plazo incluso en condiciones de carga continua.
Bajo consumo de energía de la bobina
La estructura electromagnética optimizada reduce el consumo de energía y mejora la eficiencia general del sistema.
Excelente rendimiento de aislamiento
La rigidez dieléctrica de 5 kV proporciona seguridad eléctrica mejorada para aplicaciones industriales y domésticas.
Diseño de PCB compacto
El tamaño miniatura ayuda a ahorrar espacio en la instalación y al mismo tiempo mantiene una fuerte capacidad de conmutación.

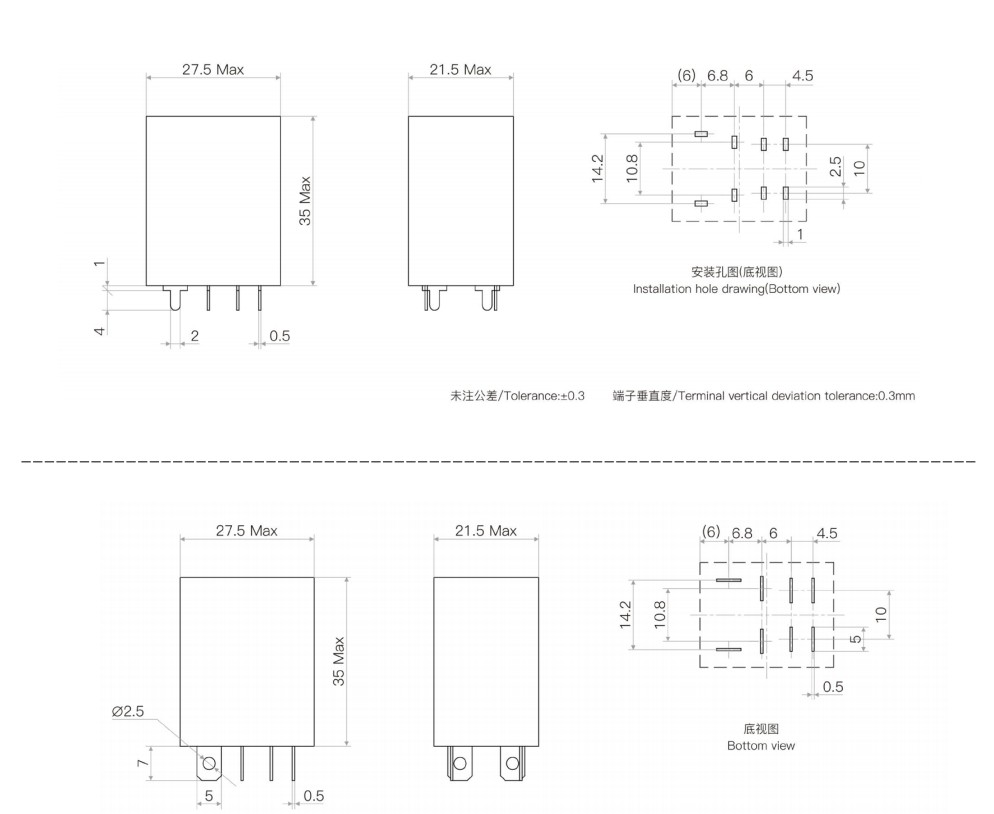

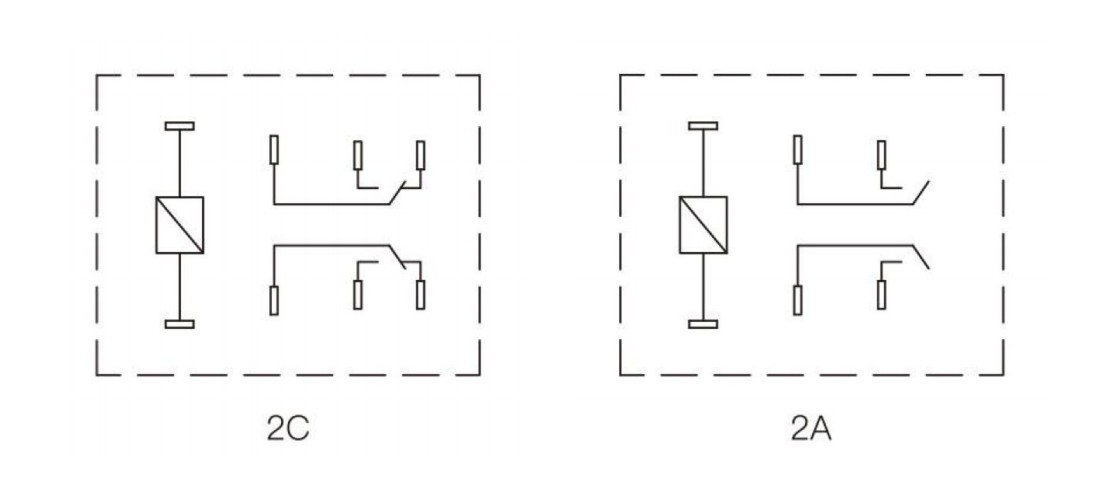

| Acuerdo de contacto | 2A,2C |
| Resistencia de contacto | ≤100mΩ(1A 6 VCC) |
| Material de contacto | Aleación de plata: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 10A 250VCA |
| Tensión de conmutación máxima | 250 VCA/300 VCC |
| Corriente de conmutación máxima | 10A |
| Potencia de conmutación máxima | 2500VA/300W |
| Resistencia eléctrica (Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10⁴operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,9W/1,1W | ||
| Tensión nominal (VCC) | 12 | 24 | 48 |
| Corriente nominal (mA) | 75 | 36.9 | 18.5 |
| Resistencia(Q±10%) | 160 | 650 | 2600 |
| Tensión de recogida (máx.) | 75% (tensión nominal) | ||
| Tensión de caída (mín.) | 10% (tensión nominal) | ||
| Voltaje de sobremarcha máximo permitido (VCC) | 130% (tensión nominal) | ||
| Nivel de aislamiento | Clase B/Clase F | |
| Resistencia de aislamiento | ≥100MΩ | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Entre coi y contactos | 1500 VCA minuto |
|
|
Entre contactos abiertos | 1000 VCA minuto |
| Tiempo de funcionamiento (a tensión nominal) | ≤25 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤25 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a las vibraciones | 10 Hz ~ 55 Hz 1,0 mm Doble amplitud | |
| Peso | Aproximadamente 35 g. | |
| Construcción | Tipo a prueba de polvo | |
control automático, equipos de telecomunicaciones, electrodomésticos e instalaciones eléctricas de maquinaria.
P1: ¿Para qué se utiliza un relé de potencia en miniatura con múltiples funciones?
Se utiliza para controlar circuitos de alta corriente con una señal de baja potencia. Se utiliza ampliamente en electrodomésticos, automatización industrial y sistemas de control inteligentes.
P2: ¿Cómo elijo la clasificación de corriente del relé correcta?
Debe seleccionar un relé con al menos 1,5 veces mayor clasificación de corriente que su carga real para garantizar un funcionamiento seguro y confiable.
P3: ¿Cuál es la diferencia entre 1 formulario A, 1 formulario B y 1 formulario C?
Forma A: Normalmente Abierto (NO)
Forma B: Normalmente Cerrado (NC)
Formulario C: Cambio (SPDT)
La forma C es el tipo más flexible para aplicaciones industriales.
P4: ¿Se pueden utilizar relés de potencia en miniatura en aplicaciones industriales?
Sí. Los relés de potencia en miniatura de alta calidad se utilizan ampliamente en automatización industrial, sistemas PLC y paneles de control.
P5: ¿Qué afecta la vida útil de un relé?
Los factores clave incluyen:
Cargar nivel actual
Frecuencia de conmutación
Temperatura ambiental
Calidad del material de contacto
P6: ¿Son estos relés adecuados para montaje en PCB?
Sí. Los relés de potencia en miniatura están diseñados específicamente para la integración de PCB y procesos de soldadura automatizados.
P7: ¿Puedo personalizar el voltaje o las especificaciones de la bobina?
Sí, muchos fabricantes admiten la personalización OEM/ODM, como el voltaje de la bobina, la clasificación de los contactos y el diseño de la carcasa.
| Factor de selección | Qué comprobar | Práctica recomendada |
|---|---|---|
| Corriente de carga nominal | Corriente de trabajo real | Elija ≥1,5× margen de seguridad |
| Voltaje de la bobina | Tensión del circuito de control | Sistema de coincidencia exactamente (3V/5V/12V/24V) |
| Formulario de contacto | Función de control | Forma C para conmutación flexible |
| Tipo de conmutación | Carga CA o CC | Coincide con precisión la clasificación AC/DC |
| Vida eléctrica | Ciclos de operación | ≥100.000 ciclos mínimo |
| Ambiente | Temperatura, humedad, vibración. | Garantizar una calificación de grado industrial |
Selección de voltaje de bobina
| Voltaje de la bobina | Aplicación típica |
|---|---|
| 3 VCC | Dispositivos microelectrónicos, circuitos de baja potencia. |
| 5 VCC | Sistemas USB, tableros de control. |
| 12 VCC | Equipos industriales, electrónica automotriz. |
| 24 VCC | Sistemas PLC, paneles de control de automatización. |
| Tipo de contacto | Descripción | Uso típico |
|---|---|---|
| 1 Formulario A (NO) | Normalmente abierto | Control de encendido/apagado estándar |
| 1 Formulario B (NC) | Normalmente cerrado | Circuitos de seguridad, sistemas de seguridad |
| 1 Formulario C (SPDT) | contacto de cambio | Cambio entre dos cargas |
| Corriente nominal | Aplicaciones adecuadas |
|---|---|
| 5A – 8A | Dispositivos de señal, pequeña electrónica. |
| 10A – 16A | Electrodomésticos, módulos de control. |
| 20A+ | Sistemas de alta potencia, equipos industriales. |
