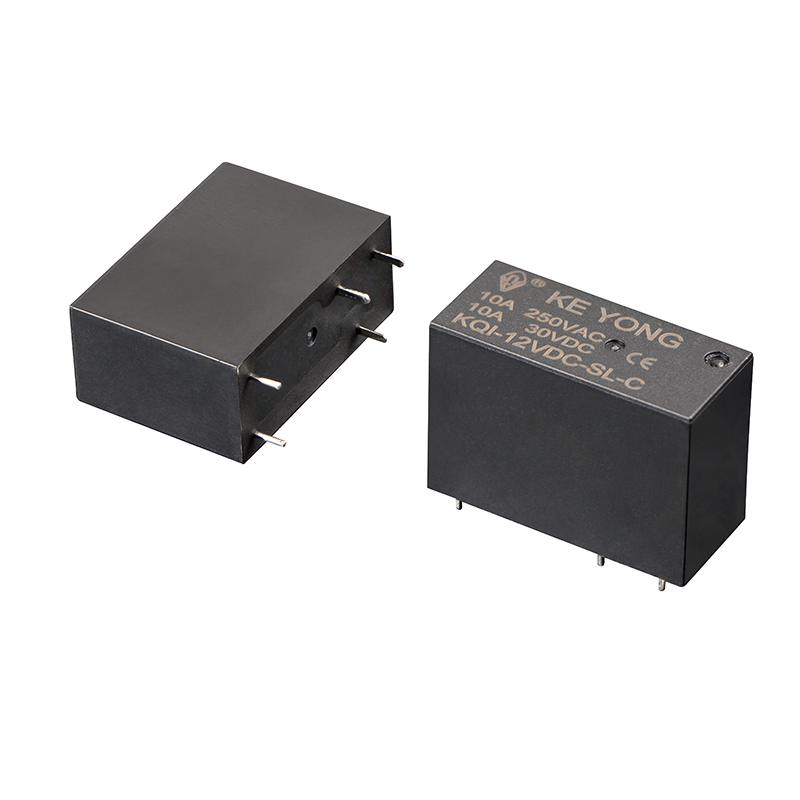

NINGBO KEYONG JINGSHENG APARATO ELÉCTRICO CO., LTD. El relé de potencia en miniatura KQI(14F) 10A es un relé compacto y confiable diseñado para electrodomésticos, sistemas de automatización, equipos de telecomunicaciones y dispositivos de control eléctrico. Con capacidad de conmutación de 10 A, rigidez dieléctrica de 5 kV entre la bobina y los contactos, bajo consumo de energía de la bobina y un diseño de montaje de PCB pequeño, ofrece un rendimiento estable y seguro en aplicaciones exigentes.
El relé está disponible en tipos sellados de plástico, a prueba de fundente y a prueba de explosiones opcionales para cumplir con diferentes requisitos operativos. Su estructura liviana y su diseño de montaje en placa de PC ayudan a simplificar el ensamblaje y mejorar la eficiencia de la producción. Como fabricante profesional de relés en China, KEYONG ofrece soluciones de relés confiables con personalización OEM, soporte de muestras y suministro a granel estable para clientes y proyectos de ingeniería globales.
Capacidad de conmutación estable de 10 A.
Diseñado para un rendimiento confiable de conmutación de carga de 10 A, adecuado para aplicaciones de control de potencia y transmisión de señales que requieren un funcionamiento eléctrico estable.
Diseño compacto de montaje en PCB
La estructura en miniatura ayuda a ahorrar espacio en la instalación de PCB y al mismo tiempo mantiene un excelente aislamiento y confiabilidad eléctrica.
Alto rendimiento de seguridad eléctrica
El relé proporciona resistencia dieléctrica confiable y rendimiento de aislamiento para un funcionamiento estable a largo plazo en sistemas eléctricos.
Bajo consumo de energía de la bobina
El diseño optimizado de la bobina reduce el consumo de energía y mejora la eficiencia general del sistema.
Larga vida mecánica y eléctrica
Fabricado con equipos de prueba y ensamblaje automatizados de precisión para garantizar durabilidad y consistencia operativa.
Adecuado para múltiples industrias
Ampliamente utilizado en electrodomésticos, sistemas domésticos inteligentes, automatización industrial, dispositivos de comunicación, sistemas de seguridad y equipos de energía renovable.
| Acuerdo de contacto | ABECEDARIO |
| Resistencia de contacto | ≤100mΩ |
| Material de contacto | Aleación de plata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 10A 250VCA/30VCC |
| Tensión de conmutación máxima | 250 VCA/30 VCC |
| Corriente de conmutación máxima | 10A |
| Potencia de conmutación máxima | 2770VA/300W |
| Resistencia eléctrica (Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10⁴operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,54 W (largo) | 0,72 W (profundidad) | ||||||||||||||
| Tensión nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistencia de la bobina (±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Tensión de recogida (máx.) | 80% (tensión nominal) | |||||||||||||||
| Tensión de caída (mín.) | 5% (tensión nominal) | |||||||||||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 130% (tensión nominal) | |||||||||||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 1000 MΩ (500 VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Entre coi y contactos | 5000 VCA 1 min. |
|
|
Entre contactos abiertos | 1000 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤15 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤10 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a la vibración (doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 13g | |
| Construcción | Sellado a prueba de fundente | |
El relé de potencia en miniatura KEYONG 10A es adecuado para una amplia gama de sistemas de control eléctricos y electrónicos.
Electrodomésticos
Se utiliza en aires acondicionados, lavadoras, hornos microondas, calentadores de agua y electrodomésticos de cocina inteligentes para un control de conmutación estable.
Control de automatización industrial
Adecuado para sistemas PLC, paneles de control, módulos de automatización y dispositivos de control inteligentes que requieren relés de PCB confiables.
Equipo de comunicación
Proporciona conmutación de señal y energía confiable para dispositivos de comunicación y sistemas de control de red.
Hogar inteligente y sistemas de seguridad
Ampliamente aplicado en dispositivos domésticos inteligentes, sistemas de control de acceso, sistemas de alarma y equipos de seguridad inteligentes.
Energías Renovables y Sistemas Eléctricos
Puede integrarse en sistemas de carga, equipos de almacenamiento de energía y módulos de distribución de energía.
1. ¿Para qué se utiliza un relé de potencia en miniatura de 10 A?
Un relé de potencia en miniatura de 10 A se utiliza principalmente para conmutar cargas eléctricas en sistemas de control de PCB. Se aplica comúnmente en electrodomésticos, sistemas de control industrial, dispositivos de comunicación, equipos domésticos inteligentes y sistemas de administración de energía.
2. ¿Cómo elijo el voltaje de bobina correcto?
El voltaje de la bobina debe coincidir con el voltaje del circuito de control de su aplicación. Las opciones comunes incluyen 5 V, 12 V y 24 V CC. Seleccionar el voltaje de bobina correcto ayuda a garantizar el funcionamiento estable del relé y protege el circuito de control.
3. ¿Este relé es adecuado para montaje en PCB?
Sí. El relé está diseñado para aplicaciones de montaje de PCB con una estructura compacta adecuada para diseños de placas de circuitos de alta densidad.
4. ¿Se puede utilizar el relé en equipos de automatización industrial?
Sí. El relé de potencia en miniatura KEYONG 10A se usa ampliamente en sistemas de control de automatización industrial debido a su rendimiento de conmutación estable y su larga vida útil.
5. ¿KEYONG admite soluciones de relé personalizadas?
Sí. KEYONG brinda servicios OEM y ODM para clientes globales, incluidas especificaciones de relés personalizados, enchufes, conjuntos de arneses y soluciones basadas en aplicaciones.
Elegir el relé de potencia en miniatura de 10 A adecuado ayuda a garantizar un rendimiento estable, una larga vida útil y seguridad eléctrica para su equipo. Al seleccionar un relé, los siguientes factores son los más importantes.
Confirmar requisitos de carga
Primero verifique el voltaje y la corriente de trabajo de su aplicación. Un relé de 10 A se usa comúnmente para electrodomésticos, sistemas de automatización, dispositivos de control inteligente y equipos de comunicación.
Seleccione el voltaje de bobina correcto
El voltaje de la bobina debe coincidir con su circuito de control, como 5 V, 12 V o 24 V CC. El voltaje incorrecto puede causar un funcionamiento inestable o falla del relé.

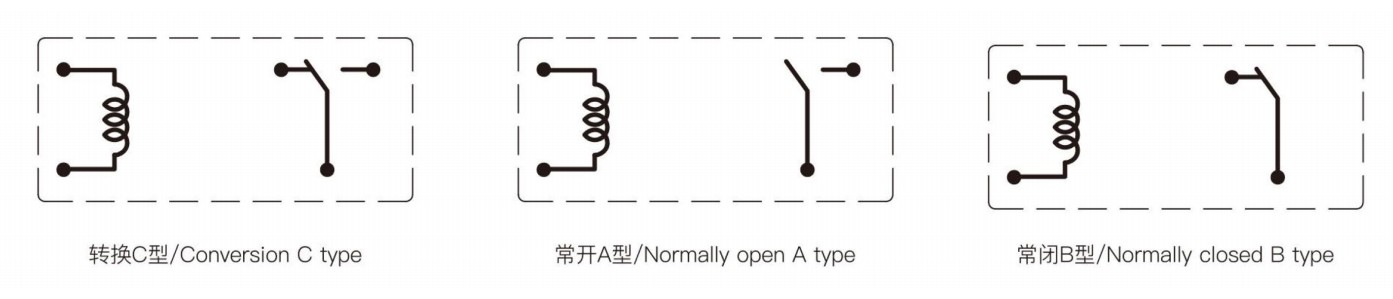

Elija el formulario de contacto adecuado
Los tipos de contacto comunes incluyen:
●1A (normalmente abierto)
●1C (Contacto de cambio)
Elija según los requisitos de control de su circuito.
Considere el tamaño del relé y el espacio de la PCB
Un relé en miniatura compacto es adecuado para diseños de PCB de alta densidad y ayuda a ahorrar espacio de instalación en equipos electrónicos.
Verifique la seguridad y la confiabilidad
Para un funcionamiento estable a largo plazo, se recomienda elegir relés con:
●Alta rigidez dieléctrica
●Bajo consumo de energía de la bobina
●Larga vida eléctrica
●Rendimiento de contacto estable
●Verificar certificaciones
Los relés certificados proporcionan mayor seguridad y garantía de calidad. Las certificaciones comunes incluyen UL, TUV, CE, CQC y RoHS.
