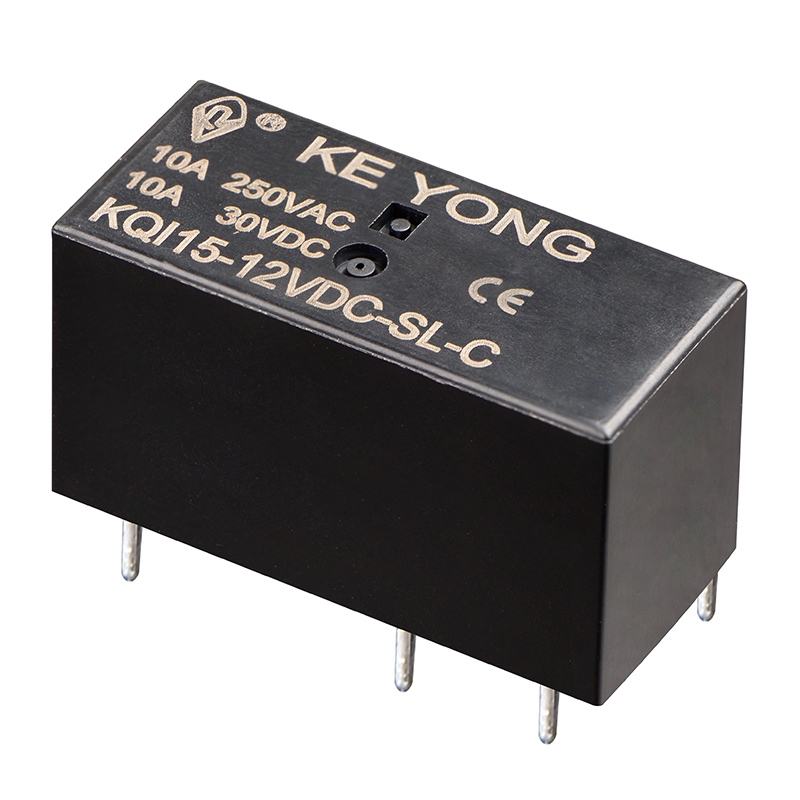

NINGBO KEYONG JINGSHENG APARATO ELÉCTRICO CO., LTD. Relé de potencia en miniatura para conmutación 10A KQI15 (115F) El relé PCB de 12A es un relé compacto y confiable diseñado para electrodomésticos, sistemas de automatización y equipos de control eléctrico. Con capacidad de conmutación de 12 A, rigidez dieléctrica de 5 kV, distancia de fuga de 10 mm y bajo consumo de energía de la bobina de 0,4 W, proporciona un rendimiento de conmutación estable y seguro para aplicaciones a largo plazo. Con una altura máxima de 16,2 mm, diseño de montaje en placa de PC, opciones selladas con plástico y a prueba de flux, y cumplimiento de RoHS, este relé se usa ampliamente en dispositivos domésticos inteligentes, equipos de telecomunicaciones, instrumentos, medidores y sistemas de control remoto. Como fabricante y proveedor profesional de relés en China, KEYONG ofrece soluciones de relés confiables para aplicaciones industriales y OEM.
Rendimiento de conmutación estable de 10 A
El relé de potencia en miniatura para conmutación de 10 A está diseñado para un rendimiento de conmutación de carga confiable con conductividad eléctrica estable y baja resistencia de contacto. Proporciona un funcionamiento fiable para diversos sistemas de control electrónico que requieren una capacidad de conmutación continua y eficiente.
Estructura miniatura compacta
Con un diseño compacto y liviano, este relé de potencia para PCB ayuda a ahorrar espacio de instalación y admite diseños de placas de circuitos de alta densidad. Es adecuado para equipos electrónicos modernos con requisitos de espacio interno limitados.
Alto aislamiento eléctrico y seguridad
Fabricado bajo estrictos estándares de calidad, el relé ofrece excelente rigidez dieléctrica y rendimiento de aislamiento. Mejora eficazmente la seguridad operativa y reduce la interferencia eléctrica durante las operaciones de conmutación.
Bajo consumo de energía
La estructura electromagnética optimizada garantiza un bajo consumo de energía de la bobina al tiempo que mantiene una velocidad de respuesta rápida y un rendimiento de conmutación estable, lo que ayuda a mejorar la eficiencia energética general de los sistemas electrónicos.
Larga vida útil mecánica y eléctrica
Producido con equipos de prueba y ensamblaje automatizados de precisión, el relé ofrece durabilidad estable y confiabilidad operativa a largo plazo para aplicaciones industriales y comerciales.
Amplia compatibilidad para sistemas electrónicos
Este relé de potencia en miniatura es compatible con varios sistemas de control de PCB y aplicaciones eléctricas, incluidos electrodomésticos, equipos de automatización, dispositivos de comunicación y módulos de control inteligentes.
Estricto control de calidad y certificaciones
KEYONG implementa estrictos estándares de gestión de calidad ISO9001 en toda la producción. Los productos han obtenido las certificaciones UL, TUV, CQC, CE y RoHS para garantizar una calidad constante y el cumplimiento internacional.

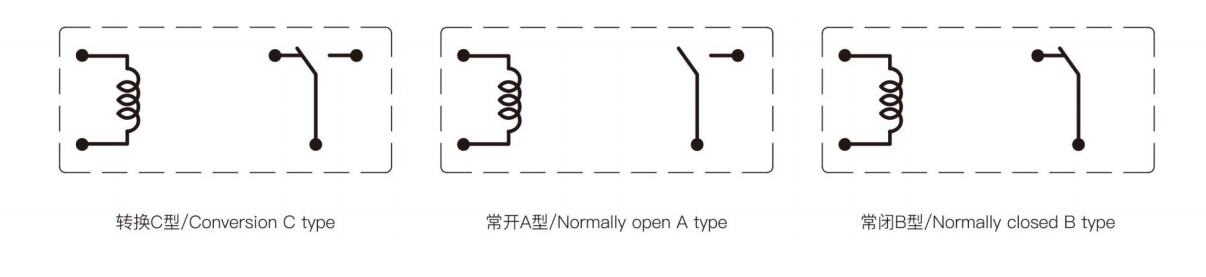

| Acuerdo de contacto | ABECEDARIO |
| Resistencia de contacto | ≤100mΩ(1A 6 VCC) |
| Material de contacto | Aleación de plata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 10A 250VCA/30VCC |
| Tensión de conmutación máxima | 440 VCA/125 VCC |
| Corriente de conmutación máxima | 12A |
| Potencia de conmutación máxima | 3000VA |
| Resistencia eléctrica (Frecuencia: 360 ops/h) | 1×10⁵ps/1×10⁴ops |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,4 W (largo) | |||||||
| Tensión nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistencia de la bobina (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tensión de recogida (máx.) | 70% (tensión nominal) | |||||||
| Tensión de caída (mín.) | 10% (tensión nominal) | |||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 150% (tensión nominal) | |||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 1000 MΩ (500 VCC) | |
| Rigidez dieléctrica Corriente de fuga 1mA) | Entre bobina y contactos | 5000 VCA 1 min. |
|
|
Entre contactos abiertos | 1000 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤15 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤8ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a las vibraciones | 10Hz~150Hz | |
| Peso | Aproximadamente 13g | |
| Construcción | Sellado a prueba de fundente | |
Electrodomésticos, sistemas de automatización, equipos eléctricos, instrumentos, instalaciones de telecomunicaciones de contadores e instalaciones de control remoto.
1.¿Para qué se utiliza un relé de potencia en miniatura para conmutación de 10 A?
Este relé se utiliza principalmente para conmutación y control de cargas eléctricas en electrodomésticos, sistemas de automatización industrial, dispositivos de comunicación, equipos de seguridad y productos electrónicos inteligentes. Ayuda a controlar los circuitos de forma segura y eficiente manteniendo un tamaño de instalación compacto.
2.¿Puede este relé soportar una carga de corriente continua de 10A?
Sí. El relé está diseñado para aplicaciones de conmutación estables de 10 A en condiciones de funcionamiento adecuadas. KEYONG realiza estrictas pruebas eléctricas e inspecciones de calidad para garantizar un rendimiento estable y una larga vida útil.
3. ¿Este relé es adecuado para montaje en PCB?
Sí. La estructura en miniatura está especialmente diseñada para instalación de PCB y sistemas electrónicos compactos. Admite un montaje automatizado eficiente y ayuda a reducir los requisitos de espacio de instalación.
4. ¿Qué certificaciones tienen los relés KEYONG?
Los productos de relés KEYONG han obtenido múltiples certificaciones internacionales que incluyen:
●Certificación UL
●Certificación TUV
●Certificación CQC
●Certificación CE
●Cumplimiento de RoHS
Todos los productos se fabrican bajo los estándares de gestión de calidad ISO9001.
