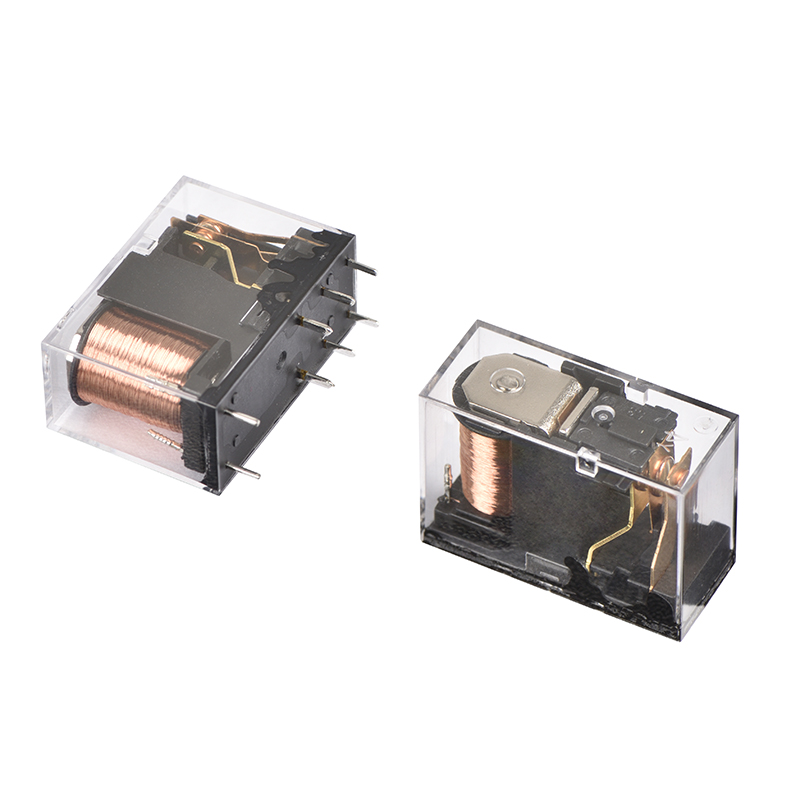

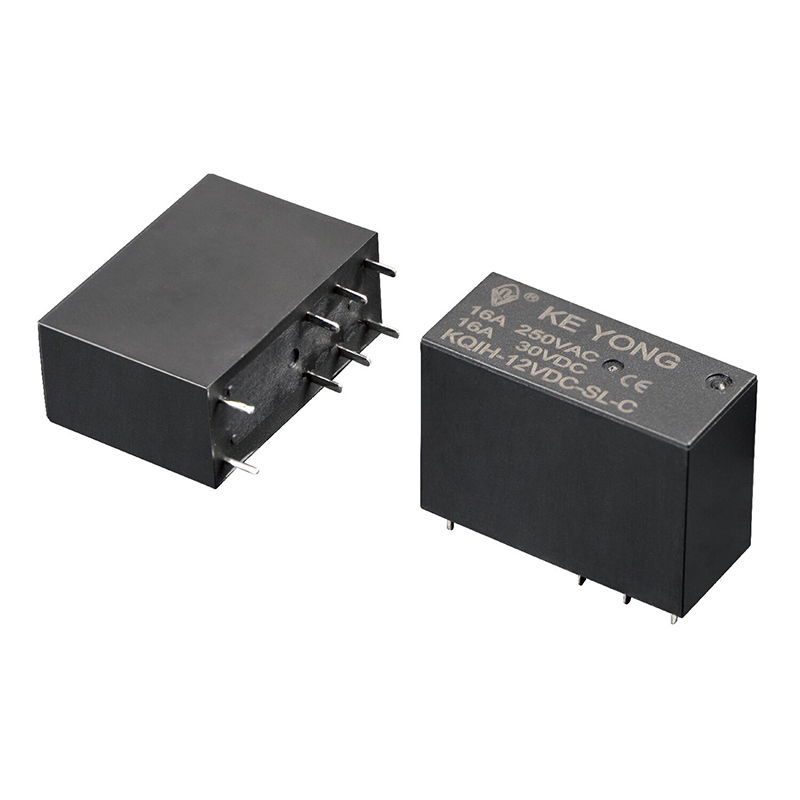

El relé de potencia en miniatura con cubierta transparente KQIH (14FH) 20 A fabricado por KEYONG está diseñado para un rendimiento de conmutación estable de alta corriente en sistemas de control eléctrico exigentes. Con una estructura compacta, una cubierta protectora transparente y un rendimiento de contacto confiable, este relé se aplica ampliamente en electrodomésticos, equipos de automatización industrial, dispositivos de comunicación, sistemas de control inteligente, electrónica automotriz y aplicaciones de energía renovable.
Como fabricante y proveedor profesional de relés en China, Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. integra investigación y desarrollo de relés, fabricación automatizada, inspección de calidad y servicio técnico para proporcionar soluciones de relés confiables para clientes industriales y OEM globales.
Con más de una década de experiencia en fabricación y una capacidad de producción anual que supera los 80 millones de relés, KEYONG se ha convertido en una fábrica de relés confiable que presta servicios a clientes en América del Norte, Europa, el Sudeste Asiático, Medio Oriente y América del Sur.
Rendimiento confiable en entornos exigentes
El relé está diseñado para mantener un funcionamiento estable en entornos eléctricos complejos que implican conmutación frecuente y funcionamiento de carga continua.
Seguridad operativa mejorada
La estructura de la cubierta transparente mejora la visibilidad de la inspección y ayuda a reducir los riesgos de mantenimiento durante el servicio del equipo.
Larga vida útil
El sistema de contacto optimizado y los procesos de fabricación de precisión mejoran la durabilidad mecánica y la vida útil eléctrica.
Adecuado para producción automatizada
Las dimensiones de montaje de PCB estandarizadas respaldan un ensamblaje automatizado eficiente para líneas de producción industriales.
Alta capacidad de conmutación de 20 A.
Este relé de potencia en miniatura está diseñado para un rendimiento de conmutación de carga estable de 20 A. Proporciona conductividad eléctrica confiable y excelente estabilidad de contacto para sistemas eléctricos de carga media y alta.
Diseño de cubierta protectora transparente
La carcasa transparente permite a los ingenieros y al personal de mantenimiento inspeccionar visualmente las condiciones de contacto interno durante la operación y las pruebas, lo que mejora la eficiencia del mantenimiento y la seguridad operativa.

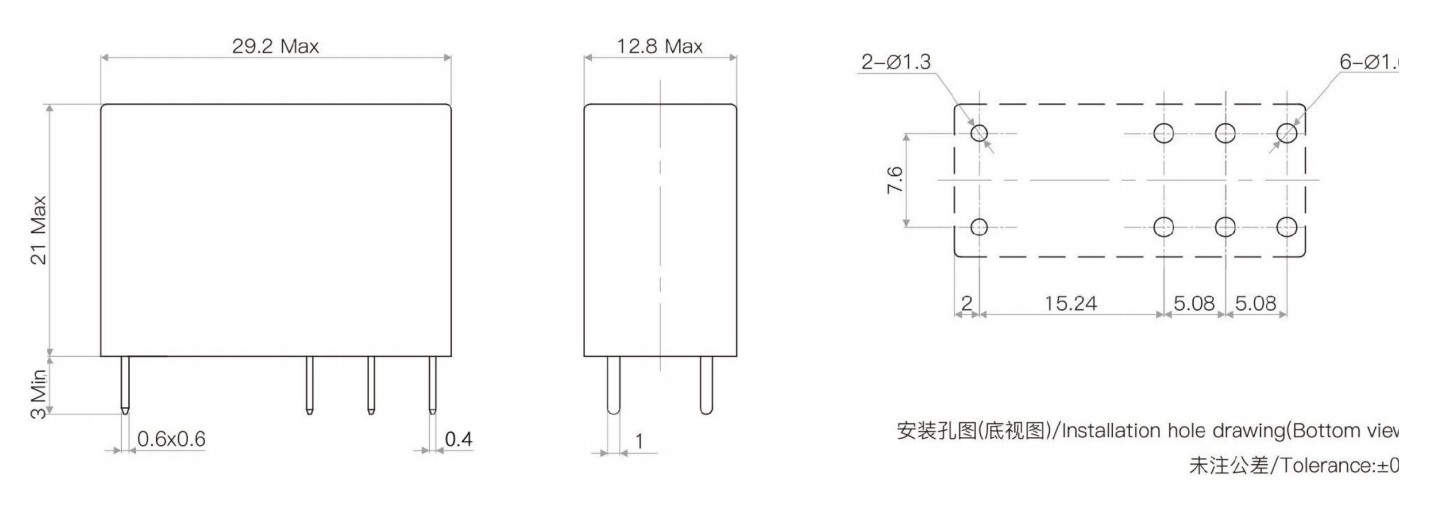

Estructura de montaje de PCB compacta
Diseñado con una estructura en miniatura que ahorra espacio, el relé es adecuado para instalación en PCB donde se requiere un diseño compacto y un montaje estable.
Rendimiento eléctrico estable
El relé ofrece baja resistencia de contacto, funcionamiento estable de la bobina y gran capacidad antiinterferencias, lo que lo hace adecuado para un funcionamiento continuo a largo plazo.
Materiales de contacto duraderos
Los contactos de aleación de plata de alta calidad mejoran la conductividad, la resistencia al arco y la durabilidad eléctrica, al tiempo que extienden la vida útil en condiciones de conmutación repetidas.
Bajo consumo de energía
El diseño optimizado de la bobina ayuda a reducir el consumo de energía mientras mantiene una respuesta rápida y un funcionamiento estable.

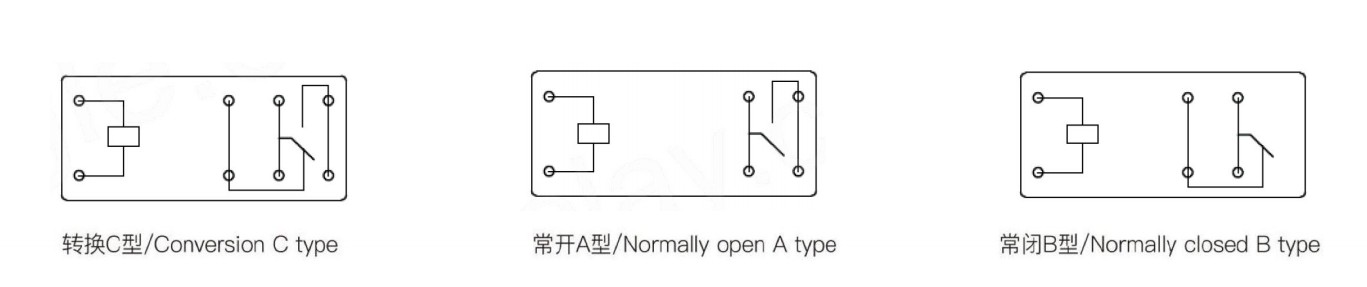

| Acuerdo de contacto | ABECEDARIO |
| Resistencia de contacto | ≤50mΩ(1A 6 VCC) |
| Material de contacto | Aleación de plata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 16A 250VCA/16A 30VCC |
| Tensión de conmutación máxima | 277 VCA/30 VCC |
| Corriente de conmutación máxima | 20A |
| Potencia de conmutación máxima | 5540VA/480W |
| Resistencia eléctrica (Frecuencia: 360 ops/h) | 1×10⁵operaciones/1×10⁴operaciones |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,54 W (largo) | 0,72 W (profundidad) | ||||||||||||||
| Tensión nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistencia de la bobina (Q±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Tensión de recogida (máx.) | 80% (tensión nominal) | |||||||||||||||
| Tensión de caída (mín.) | 5% (tensión nominal) | |||||||||||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 130% (tensión nominal) | |||||||||||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 1000MQ(500 VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Entre bobina y contactos | 5000 VCA 1 min. |
|
|
Entre contactos abiertos | 1000 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤15 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤5 ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a la vibración (doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 17 g. | |
| Construcción | Sellado a prueba de fundente | |
1.¿Para qué aplicaciones es adecuado el relé de potencia en miniatura con cubierta transparente de 20 A?
Este relé se usa comúnmente en electrodomésticos, sistemas de automatización industrial, controladores inteligentes, equipos de comunicación, sistemas de energía renovable, electrónica automotriz y dispositivos de seguridad que requieren un rendimiento de conmutación estable de 20 A.
2.¿Puede KEYONG proporcionar soluciones de relés personalizadas?
Sí. KEYONG admite la fabricación de relés OEM y personalizados de acuerdo con los requisitos del cliente, incluido el voltaje de la bobina, la estructura de los terminales, el embalaje y las soluciones específicas de la aplicación.
3. ¿Qué certificaciones tienen los relés KEYONG?
Los productos de relés KEYONG han obtenido certificaciones que incluyen UL, TUV, CQC, CE y RoHS, lo que ayuda a los clientes a cumplir con los estándares internacionales de seguridad y calidad.
4. ¿Cómo garantiza KEYONG la calidad del producto?
La empresa sigue estrictamente los estándares de gestión de calidad ISO9001 y utiliza sistemas de inspección y prueba automatizados durante toda la producción para garantizar un rendimiento y confiabilidad estables del relé.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. es un fabricante profesional de relés ubicado en Ningbo, Zhejiang, China. La empresa se especializa en la producción de relés para automóviles, relés de potencia, relés de señal, relés de nueva energía, relés intermitentes, relés de limpiaparabrisas intermitentes, enchufes para relés y mazos de cables.
Al mejorar continuamente la capacidad de fabricación, la calidad del producto y la innovación técnica, KEYONG se ha convertido en un proveedor de relés confiable para clientes de todo el mundo.
Si está buscando un fabricante, proveedor o fábrica confiable de Relé de potencia en miniatura de cubierta transparente de 20 A en China, KEYONG ofrece una calidad de producto estable, soporte técnico profesional y un servicio eficiente para sus proyectos y necesidades de adquisición.
