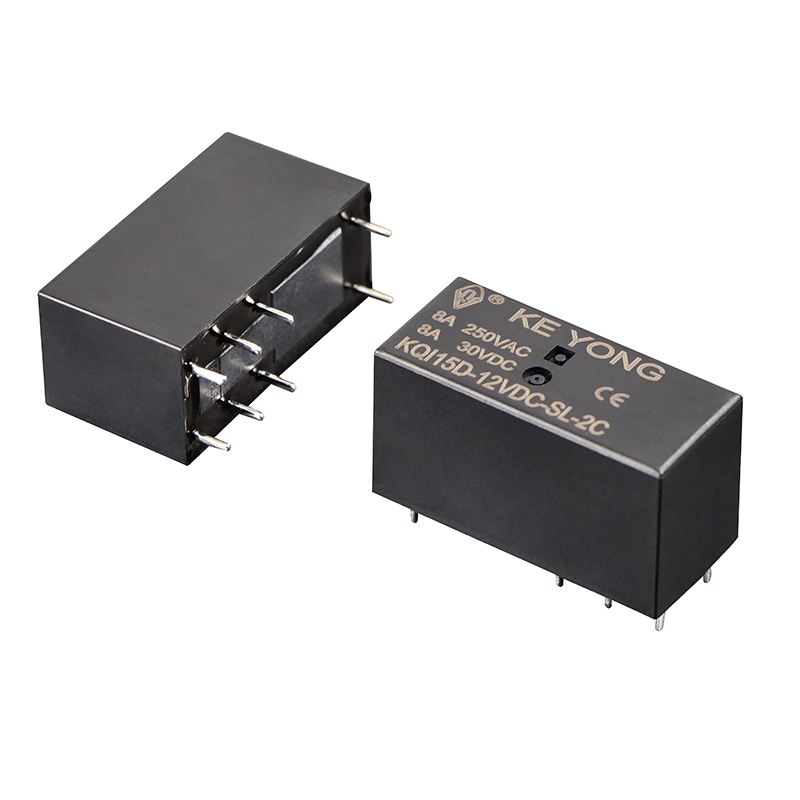

NINGBO KEYONG JINGSHENG APARATO ELÉCTRICO CO., LTD. El relé de alta potencia en miniatura para PCB KQI15D (115F-2P) 8A/250VAC es un relé compacto y confiable diseñado para electrodomésticos, sistemas de automatización, equipos de telecomunicaciones y dispositivos de control eléctrico. Con una capacidad de conmutación estable de 8 A y un alto rendimiento de seguridad eléctrica, es adecuado para aplicaciones de PCB de alta densidad y funcionamiento a largo plazo.
Capacidad de conmutación de 8 A para un control de carga estable

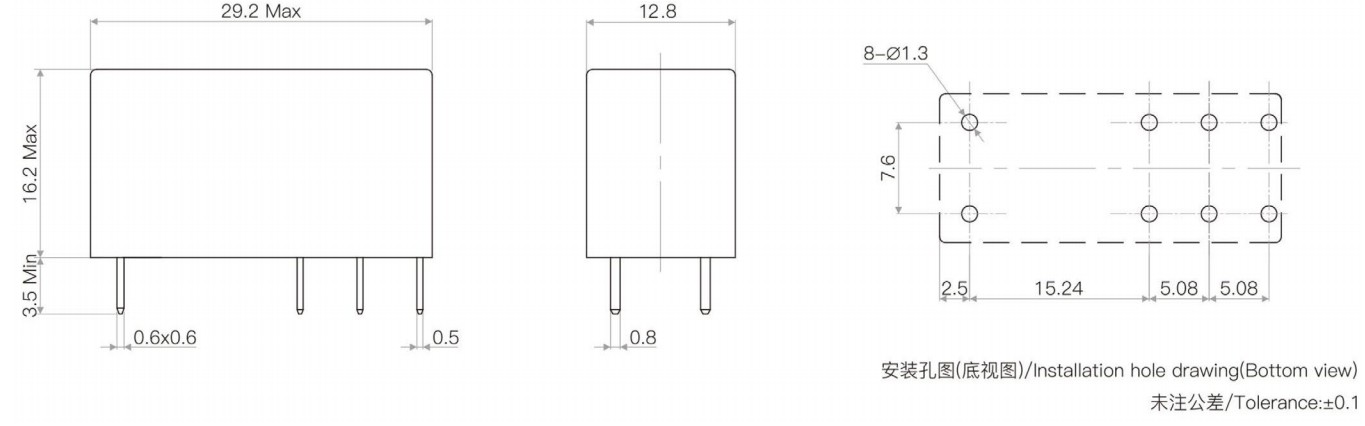

Diseño compacto de bajo perfil con solo 16,2 mm de altura
Rigidez dieléctrica de 5 kV entre bobina y contactos.
Distancia de fuga de 10 mm para mejorar la seguridad eléctrica
Cumplimiento opcional de IEC60335-1
Bajo consumo de energía de la bobina para una mejor eficiencia energética
Estructura ligera adecuada para dispositivos compactos.
Montaje en placa de PC para montaje automatizado
Disponibles en tipos sellados de plástico, a prueba de fundente y opcionales a prueba de explosiones.

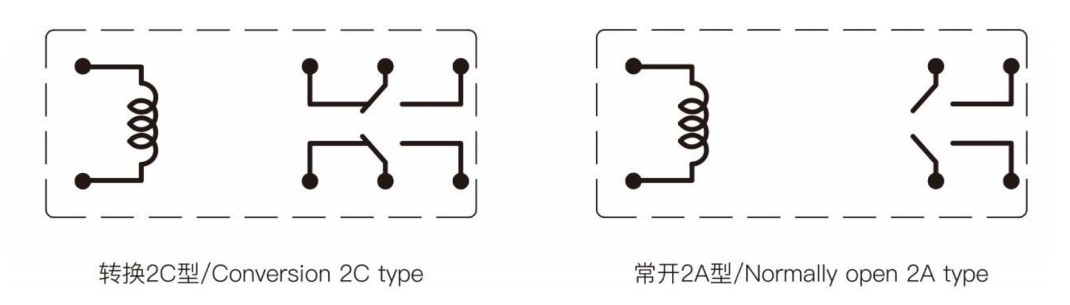

| Acuerdo de contacto | 2A,2C |
| Resistencia de contacto | ≤50mΩ |
| Material de contacto | Aleación de plata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Clasificación de contacto (carga res.) | 8A 250VCA/30VCC |
| Tensión de conmutación máxima | 440 VCA/125 VCC |
| Corriente de conmutación máxima | 8A |
| Potencia de conmutación máxima | 2000VA |
| Resistencia eléctrica (Frecuencia: 360 ops/h) | 1×10⁵ps/1×10⁴ops |
| Resistencia mecánica (Frecuencia: 18000 ops/h) | 1×10⁷operaciones |
| Consumo de energía (W) | 0,4 W (largo) | |||||||
| Tensión nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistencia de la bobina (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tensión de recogida (máx.) | ≤80%(tensión nominal) | |||||||
| Tensión de caída (mín.) | ≥5%(tensión nominal) | |||||||
| Voltaje de sobremarcha máximo permitido (VCC) | 150% (tensión nominal) | |||||||
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 1000 MΩ (500 VCC) | |
| Rigidez dieléctrica (corriente de fuga 1 mA) | Entre bobina y contactos | 5000 VCA 1 min. |
|
|
Entre conjuntos de contactos | 2500 VCA 1 min |
|
|
Entre contactos abiertos | 1000 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤15 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤8ms | |
| Humedad | 5% ~ 85% HR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a las vibraciones | 10Hz~150Hz | |
| Peso | Aproximadamente 15g | |
| Construcción | Sellado a prueba de fundente | |
●Electrodomésticos
●Dispositivos domésticos inteligentes
●Sistemas de automatización industrial
●Equipo de comunicación
●Instrumentos y medidores eléctricos.
●Sistemas de control remoto
●Módulos de control inteligentes
●Equipos de seguridad y vigilancia.
1. ¿Este relé es adecuado para electrodomésticos?
Sí. El relé se usa ampliamente en acondicionadores de aire, lavadoras, electrodomésticos inteligentes y otros dispositivos eléctricos domésticos debido a su tamaño compacto y capacidad de conmutación estable.
2. ¿Puede el relé admitir el ensamblaje automatizado de PCB?
Sí. La estructura de montaje de PCB está diseñada para producción automatizada y aplicaciones de PCB de alta densidad.
3. ¿Cuáles son las ventajas de la rigidez dieléctrica de 5 kV?
Una mayor rigidez dieléctrica mejora la seguridad del aislamiento y ayuda a proteger el sistema de control durante el funcionamiento a largo plazo.
4. ¿KEYONG admite la personalización OEM?
Sí. KEYONG proporciona soluciones de relés OEM y personalizadas de acuerdo con los requisitos del cliente, incluido el voltaje de la bobina, el formulario de contacto y soluciones específicas de la aplicación.
5. ¿Qué certificaciones tiene el relé?
El relé cumple con los estándares UL, TUV, CQC, CE y RoHS.
Como fabricante y proveedor profesional de relés en China, KEYONG ofrece soluciones de relés confiables para proyectos OEM y compras al por mayor.
●Sistema de gestión de calidad ISO9001
●Certificación UL, TUV, CQC, CE y RoHS
●Líneas de producción automatizadas avanzadas
●Calidad y entrega estables del producto.
●OEM y soporte de relé personalizado
●Soporte de muestra para evaluación de ingeniería.
El relé miniatura de alta potencia KEYONG KQI15D (115F-2P) combina un diseño compacto, un rendimiento de conmutación confiable y una alta seguridad eléctrica, lo que lo convierte en una opción ideal para aplicaciones modernas de control eléctrico e inteligente.
Con una calidad de producto estable, capacidad de fabricación avanzada y soporte técnico profesional, KEYONG se ha convertido en un proveedor de relés confiable para clientes de electrodomésticos, automatización industrial, sistemas de control inteligente e industrias de comunicaciones en todo el mundo.
Si está buscando un fabricante o proveedor confiable de Relé miniatura de alta potencia 8A/250 VCA, KEYONG ofrece soluciones de relés confiables para proyectos OEM, aplicaciones de ingeniería y pedidos al por mayor.
