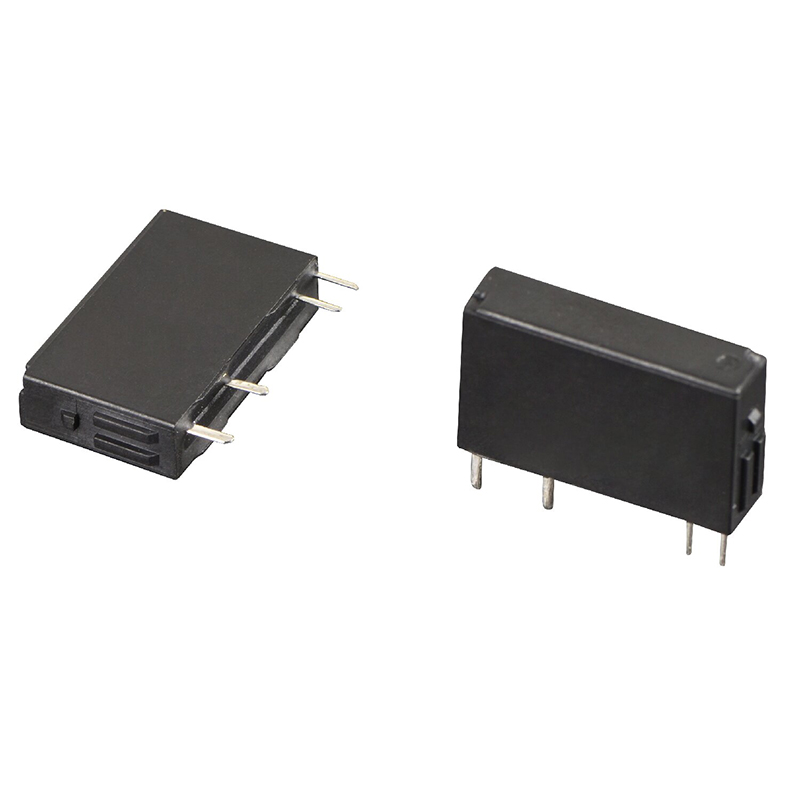

El relé de potencia de PCB extradelgado KEYONG está diseñado para aplicaciones que requieren un rendimiento de conmutación estable, una estructura compacta y una utilización eficiente del espacio de PCB. Con su perfil extra delgado y rendimiento eléctrico confiable, este relé se usa ampliamente en electrodomésticos, sistemas de automatización industrial, equipos de comunicación, módulos de control inteligentes, electrónica automotriz y aplicaciones de energía renovable.
Como fabricante y proveedor profesional de relés en China, KEYONG se enfoca en ofrecer soluciones de relés electromagnéticos de alta calidad respaldadas por líneas de producción automatizadas avanzadas, una estricta gestión de calidad e innovación continua de productos. El relé de potencia de PCB extradelgado combina un tamaño compacto, una capacidad de conmutación de carga confiable y una larga vida útil, lo que lo convierte en una opción ideal para los sistemas de control electrónico modernos donde el espacio de instalación y la confiabilidad son críticos.
●Estructura extra delgada y de perfil bajo para diseños de PCB compactos
●Rendimiento de conmutación estable con bajo consumo de energía
●Alta rigidez dieléctrica y protección de aislamiento confiable.
●Adecuado para conjuntos electrónicos de alta densidad.
●Larga vida útil eléctrica y mecánica
●Excelente resistencia a las vibraciones y al estrés ambiental.
●Compatible con producción de ensamblaje automatizada
●Disponible para configuraciones personalizadas de voltaje y terminales.
En muchos dispositivos electrónicos modernos, el espacio de instalación de PCB es cada vez más limitado. El relé de potencia de PCB extradelgado KEYONG está diseñado específicamente para ayudar a los fabricantes a optimizar los diseños internos sin sacrificar el rendimiento eléctrico.
En comparación con los relés de potencia tradicionales, la estructura delgada permite:
● Disposición de PCB más eficiente
●Tamaño total reducido del equipo
●Gestión térmica mejorada
●Integración más sencilla en sistemas electrónicos compactos
Esto hace que el relé sea especialmente adecuado para aparatos inteligentes, dispositivos de comunicación y tableros de control industrial que requieren soluciones de relé compactas y estables.

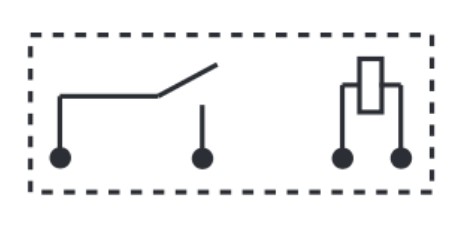

| Acuerdo de contacto | 1A |
| Resistencia de contacto | ≤100m(1A6VCC) ≤50m(1A6VCC) |
| Material de contacto | AgSnO₂,AgNi |
| Clasificación de contacto (carga res.) | 5A 250VCA/30VCC |
| Tensión de conmutación máxima | 250 VCA/125 VCC (a 0,3 A) |
| Corriente de conmutación máxima | 5A |
| Potencia de conmutación máxima | 1250VA/150W |
| Carga mínima | 5 VCC 10 mA 5 VCC 1 mA |
| Resistencia mecánica | 2×10⁷operaciones |
| Resistencia eléctrica | 1×10⁵ops(AgNi,3A 250VAC/30VDC,85°C,1s 9s) 5×10⁴ops(AgNi,5A 250VAC/30VDC1s 9s) |
| Tensión nominal (VCC) | 5 | 6 | 9 | 12 | 18 | 24 |
| Voltaje de acción (VCC) | ≤3,50 | ≤4,20 | ≤6,30 | ≤8,40 | ≤12,6 | ≤16,8 |
| Voltaje de liberación (VCC) | ≥0,25 | ≥0,30 | ≥0,45 | ≥0,60 | ≥0,90 | ≥1,20 |
| Voltaje máximo (VCC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| Resistencia de la bobina(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 100 MΩ (500 VCC) | |
| Fuerza dielectrc (corriente de fuga 1mA) | Entre bobina y contactos | 3000 VCA 1 min. |
|
|
Entre contactos abiertos | 1000 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤10 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤5 ms | |
| Humedad | 5% HR ~ 85% HR | |
| Temperatura ambiente | -40°C~85°C | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a la vibración (doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 3g | |
| Construcción | Sellado | |
| Tipo de paquete | terminación de PCB | |
| Sobretensión (entre bobina y contactos) | 6 kV (1,2/50 nosotros) | |
Electrodomésticos
Se utiliza en aires acondicionados, lavadoras, calentadores de agua, cafeteras, cocinas de inducción y sistemas domésticos inteligentes que requieren un control de conmutación confiable.
Automatización Industrial
Adecuado para sistemas PLC, módulos de control, equipos de automatización, unidades de administración de energía y controladores industriales.
Equipo de comunicación
Proporciona señal estable y conmutación de energía para dispositivos de comunicación y sistemas de control de red.
Electrónica automotriz
Aplicado en módulos de control automotriz, sistemas de carga y equipos electrónicos auxiliares.
Carga y almacenamiento de energía renovable
Ampliamente utilizado en pilas de carga, sistemas de almacenamiento de energía y equipos inteligentes de distribución de energía.
Sistemas de seguridad y vigilancia
Garantiza un funcionamiento estable en equipos de monitoreo, sistemas de alarma y dispositivos inteligentes de control de seguridad.
Como fabricante experimentado de relés en China, KEYONG ofrece OEM flexibles y soluciones de relés personalizadas de acuerdo con los diferentes requisitos de aplicación.
Los servicios de personalización incluyen:
●Personalización del voltaje de la bobina
●Ajuste de la estructura terminal
●Opciones de configuración de contactos
●Materiales de vivienda especiales
●Concordancia del mazo de cables y del zócalo
●Personalización del embalaje
Nuestro equipo de ingeniería apoya a los clientes desde la evaluación de proyectos y la selección de productos hasta la producción en masa y la asistencia técnica posventa.
Elegir el relé de potencia de PCB extradelgado adecuado es fundamental para garantizar un funcionamiento estable del equipo, mejorar la vida útil del producto y optimizar la utilización del espacio de la PCB. Para aplicaciones como electrodomésticos, automatización industrial, equipos de comunicación, electrónica automotriz y sistemas de control inteligentes, la selección de relés afecta directamente la confiabilidad de la conmutación, el rendimiento de seguridad y la eficiencia general del sistema.
La selección del relevo debe considerar:
●Corriente de carga nominal
●Voltaje de la bobina
●Espacio de instalación
●Frecuencia de conmutación
●Entorno operativo
●Vida eléctrica requerida
Los ingenieros técnicos de KEYONG pueden ayudar con la selección de relés de acuerdo con los requisitos de su aplicación.
1. ¿Cuáles son las ventajas?
La principal ventaja es el diseño compacto de bajo perfil, que ayuda a ahorrar espacio en la PCB y al mismo tiempo mantiene un rendimiento de conmutación estable. Es ideal para productos electrónicos modernos que requieren miniaturización y alta integración.
2. ¿El relé es adecuado para sistemas de automatización industrial?
Sí. El relé de potencia de PCB extradelgado KEYONG está diseñado para un funcionamiento estable en aplicaciones de automatización industrial, control inteligente y administración de energía.
3.¿Puede KEYONG proporcionar servicios de fabricación de relés OEM?
Sí. Apoyamos la producción de relés personalizados y OEM para distribuidores globales, fabricantes de equipos y clientes de automatización industrial.
4. ¿Qué certificaciones tienen sus relés?
Nuestros productos de relés están certificados por los estándares UL, TUV, CQC, CE y RoHS y se fabrican bajo el sistema de gestión de calidad ISO9001.
KEYONG continúa enfocándose en la fabricación de relés, la innovación tecnológica y la calidad estable del producto. A través de una producción automatizada avanzada, un estricto control de calidad y un servicio al cliente receptivo, brindamos soluciones de relés confiables para industrias globales.
Si está buscando un fabricante, proveedor o fábrica confiable de Relé de potencia de PCB extra delgado en China, KEYONG está listo para respaldar su negocio con productos de calidad estable y un servicio profesional.
