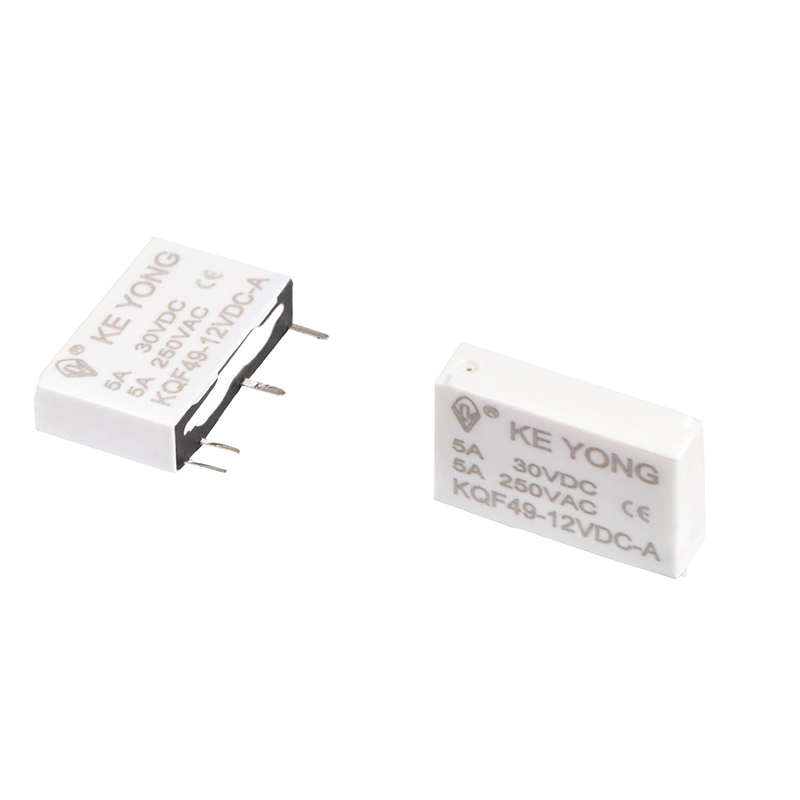

NINGBO KEYONG JINGSHENG APARATO ELÉCTRICO CO., LTD. suministra el relé de potencia de PCB subminiatura 5A KQF49 (49F), que presenta dimensiones compactas, capacidad de conmutación de 5 A, rigidez dieléctrica de 3 kV, aislamiento Clase F y bajo consumo de energía de la bobina de 0,2 W para un rendimiento estable y energéticamente eficiente. Diseñado para montaje en PCB y cumple con los estándares IEC 61131-2 y RoHS, se usa ampliamente en electrodomésticos, sistemas de automatización, equipos de telecomunicaciones, instrumentos y dispositivos de control remoto que requieren control eléctrico confiable y estabilidad operativa a largo plazo.
La conmutación estable reduce el riesgo de falla del equipo
En aplicaciones prácticas, la falla del relé a menudo proviene de un rendimiento inestable del contacto en condiciones de conmutación continua. KEYONG utiliza materiales de contacto de alta calidad y procesos de ensamblaje precisos para mejorar la consistencia de la conmutación y reducir la formación de arcos durante la operación.
Esto ayuda a los clientes:
●Reducir el tiempo de inactividad del equipo
●Mejorar la confiabilidad del producto
● Menores costos de mantenimiento postventa.
●Extender la vida útil general de los sistemas electrónicos.
Para los fabricantes de electrodomésticos o equipos de control inteligente, la confiabilidad de los relés es especialmente importante para el desempeño del mercado a largo plazo.
El tamaño compacto ayuda a ahorrar espacio en la PCB
Los productos electrónicos modernos continúan avanzando hacia diseños compactos e integrados. Los componentes sobredimensionados aumentan la dificultad del diseño de PCB y limitan la optimización de la estructura interna.

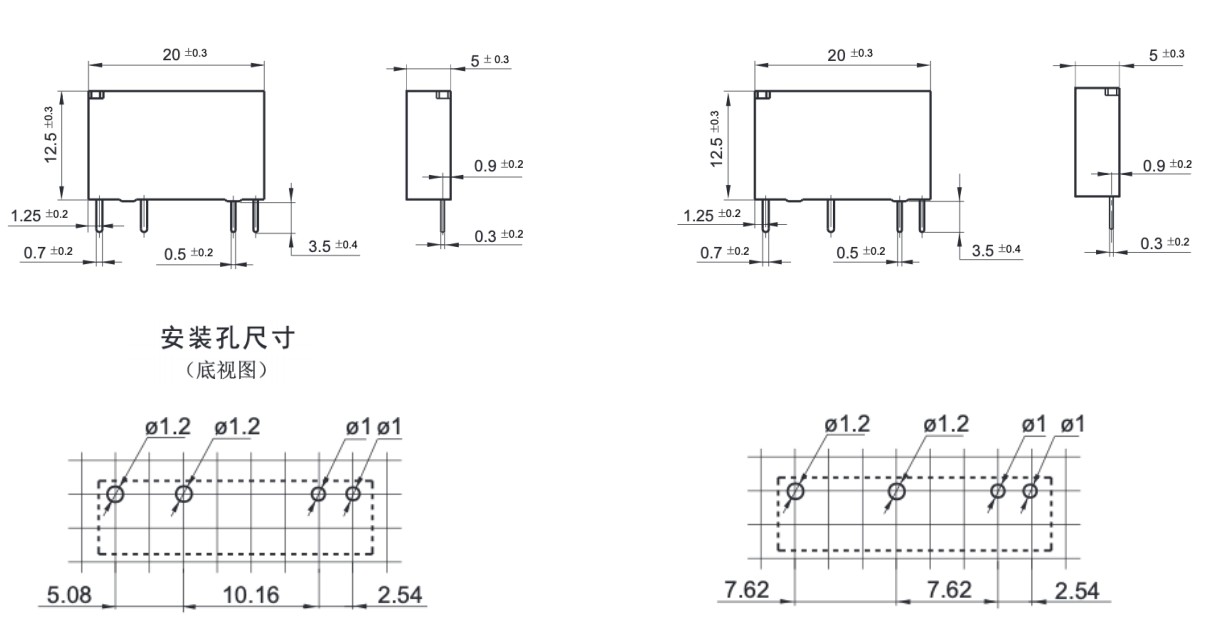

El relé de potencia de PCB subminiatura 5A presenta una estructura compacta de bajo perfil adecuada para aplicaciones de montaje de PCB de alta densidad. Permite a los ingenieros optimizar el diseño de la placa mientras mantienen un rendimiento de control eléctrico estable.
Esto lo hace adecuado para:
●Interruptores inteligentes
●Módulos de control
●Productos de seguridad
●Equipo de comunicación
●Electrodomésticos inteligentes
●Sistemas de automatización compactos
El bajo consumo de energía respalda el diseño energéticamente eficiente
La generación de calor y el consumo excesivo de energía pueden afectar la estabilidad de circuitos electrónicos sensibles.
La estructura de bobina optimizada del relé KEYONG 5A ayuda a reducir el consumo de energía durante el funcionamiento al tiempo que mejora la estabilidad térmica dentro del equipo. Esto es especialmente valioso para productos que requieren largas horas de funcionamiento o condiciones de espera continuas.
Sí. KEYONG proporciona soluciones de relés OEM y personalizadas de acuerdo con los diferentes requisitos del cliente, que incluyen:
●Personalización del voltaje de la bobina
●Ajuste de configuración de terminales
●Coincidencia del zócalo del relé
●Soporte del mazo de cables
●Marcado y embalaje personalizados.
Esto ayuda a los clientes a mejorar la compatibilidad de los productos y la eficiencia de la cadena de suministro.
| Acuerdo de contacto | 1A |
| Resistencia de contacto | ≤100mΩ(1A6VCC) ≤50mΩ(1A 6VCC) |
| Material de contacto | AgSnO₂,AgNi |
| Clasificación de contacto (carga res.) | 5A 250VCA/30VCC |
| Tensión de conmutación máxima | 250 VCA/125 VCC (a 0,3 A) |
| Corriente de conmutación máxima | 5A |
| Potencia de conmutación máxima | 1250VA/150W |
| Carga mínima | 5 VCC 10 mA 5 VCC 1 mA |
| Resistencia mecánica | 2×10⁷operaciones |
| Resistencia eléctrica | 1×10⁵ops(AgNi,3A 250VAC/30VDC,85°C,1s 9s) 5×10⁴ps(AgNi,5A 250VCA/30VCC,1s 9s) |
| Tensión nominal (VCC) | 5 | 6 | 9 | 12 | 18 | 24 |
| Voltaje de acción (VCC) | ≤3,50 | ≤4,20 | ≤6,30 | ≤8,40 | ≤12,6 | ≤16,8 |
| Voltaje de liberación (VCC) | ≥0,25 | ≥0,30 | ≥0,45 | ≥0,60 | ≥0,90 | ≥1,20 |
| Voltaje máximo (VCC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| Resistencia de la bobina(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| Nivel de aislamiento | B/F | |
| Resistencia de aislamiento | 100 MΩ (500 VCC) | |
| Fuerza dielectrc (corriente de fuga 1mA) | Entre bobina y contactos | 3000 VCA 1 min. |
|
|
Entre contactos abiertos | 1000 VCA 1 min. |
| Tiempo de funcionamiento (a tensión nominal) | ≤10 ms | |
| Tiempo de liberación (sin diodo) (a tensión nominal) | ≤5 ms | |
| Humedad | 5% HR ~ 85% HR | |
| Temperatura ambiente | -40°C~85°C | |
| Resistencia a los golpes | Funcional | 98m/s² |
|
|
Destructivo | 980m/s² |
| Resistencia a la vibración (doble amplitud) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 3g | |
| Construcción | Sellado | |
| Tipo de paquete | terminación de PCB | |
| Sobretensión (entre bobina y contactos) | 6 kV (1,2/50 nosotros) | |
El relé de potencia de PCB subminiatura 5A de KEYONG se usa ampliamente en diversas industrias y sistemas eléctricos, que incluyen:
●Electrodomésticos
●Sistemas domésticos inteligentes
●Equipos de seguridad y vigilancia.
●Dispositivos de comunicación
●Control de automatización industrial
●Módulos de energía inteligentes
●Tableros de control PCB
●Equipos de ofimática
●Productos electrónicos inteligentes
Como proveedor profesional de relés, KEYONG trabaja con clientes en América del Norte, Europa, el Sudeste Asiático y Medio Oriente para brindar soluciones de relés estables para los diferentes requisitos del mercado.
1. ¿Por qué elegir un relé PCB subminiatura en lugar de un relé estándar?
Los relés de PCB subminiatura ahorran espacio de instalación y son más adecuados para dispositivos electrónicos compactos y sistemas de control inteligentes que requieren diseños de PCB de alta densidad.
2. ¿El relé 5A es adecuado para electrodomésticos?
Sí. Se utiliza ampliamente en electrodomésticos, interruptores inteligentes y sistemas de control que requieren un rendimiento de conmutación de potencia estable de baja a media.
3. ¿Cómo garantiza KEYONG una calidad constante del producto?
KEYONG utiliza líneas de producción automatizadas, equipos de inspección de precisión y estrictos procedimientos de gestión de calidad ISO9001 para mantener una consistencia estable del producto.
4. ¿Se pueden admitir voltajes de bobina personalizados?
Sí. Se encuentran disponibles diferentes opciones de voltaje de bobina y especificaciones personalizadas según los requisitos de la aplicación.
5. ¿A qué mercados exporta KEYONG?
KEYONG exporta productos de retransmisión a América del Norte, América del Sur, Europa occidental, el Sudeste Asiático y Medio Oriente, sirviendo a clientes industriales y OEM globales.
6. ¿Es el relé adecuado para condiciones de trabajo continuo?
Sí. El relé está diseñado para un funcionamiento estable en entornos de conmutación continua que se encuentran comúnmente en electrodomésticos inteligentes, sistemas de control industrial y equipos de comunicación.
La coincidencia de carga correcta y el diseño adecuado de la PCB pueden mejorar aún más la vida útil del relé y la estabilidad operativa.
KEYONG se centra en la cooperación a largo plazo a través de una calidad confiable, una capacidad de producción estable y soporte técnico profesional. Ya sea que esté buscando relés para electrodomésticos, automatización industrial, sistemas de control inteligente o equipos de comunicación, el relé de potencia PCB subminiatura 5A de KEYONG proporciona una solución confiable para aplicaciones electrónicas modernas.
